射频衰减器基础
本页涵盖射频衰减器的基础知识，规格，类型，使用PIN二极管的设计，并提供射频衰减器的制造商。
很少有通信系统找不到射频衰减器。在所有的射频通信系统中，它都是通过对信号进行衰减来降低信号的功率级。它提供了与放大器相反的功能，通常增加或提高功率水平。

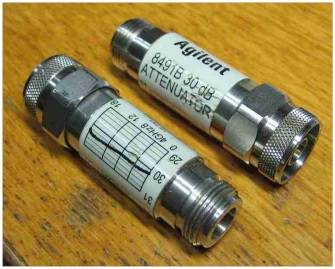

图中显示了安捷伦技术公司30dB的连接式射频衰减器。
衰减器的类型
射频衰减器主要有两种类型，即固定和可变。固定衰减器将提供固定衰减，通常设计与使用离散或片式电阻。可变衰减器将提供可变水平的衰减。这种可变衰减器也分为两类，一类是按固定步长变化衰减，另一类是连续变化衰减。可变型衰减器通常采用PIN二极管或场效应晶体管进行设计。所有可变衰减器都需要控制电压作为输入来改变衰减值。一个这样的PIN二极管设计的可变射频衰减器描述如下。
如图所示，该射频电路中的电阻是施加电压(偏置)的函数。这里电阻R2作为电位器和改变电压应用到二极管终端，从而提供衰减的功率输入。该电路采用桥状排列的四引脚二极管的变化是最受欢迎的可变射频衰减器设计。
有rf衰减器可根据温度改变衰减。这种类型的射频衰减器通常被称为thermopad或者温度可变衰减器。这个热垫是非常有用的采取急剧变化的增益由于大气条件下的设备/设备将被使用。温度与衰减曲线可从热垫制造商，这有助于设计耐热rf单元。
通用规范
•它应该工作的频率范围
•阻抗值为50欧姆或75欧姆
衰减值为固定值或可变步长，或以dB为单位的连续变量。
•连接版本的连接器类型，如SMA,N型，BNC,TNC等。
利用射频芯片电阻设计固定衰减器
我们可以使用基于T和Pi的公式或方程式来得出单个芯片组件的值。我们在设计中使用了3dB和6dB射频衰减器的pi型计算，并提供了满意的结果，如下图3所示。
射频衰减器制造商
以下是一些流行的制造商的射频衰减器．
Aeroflex- PCB可安装衰减垫和芯片组件。
网站:www.aeroflex.com
赫泰微波-数字控制可变衰减器的各种频率范围，最高30 GHz是可用的。电压可变衰减器也可用。
网站:www.hittite.com
Narda微波-连接衰减器的所有类型的固定，可变和阶跃可用。
网站:www.nardamicrowave.com
小型电路- SMA/ n型/BNC型/TNC型等连接射频衰减器的理想选择。
网站:www.minicircuits.com
射频微器件-各种类型的衰减器，即模拟，数字和温度控制可用。
网站:www.rfmd.com
Skyworks-Digital射频衰减器是射频收发器设计的理想选择。
网站:www.skyworksinc.com
Anaren-芯片衰减器/终止和SMD衰减器/终止可用。
网站:www.anaren.com
JFW工业，各种类型的连接射频衰减器。
网站:www.jfwindustries.com
EMC RF实验室，购买RF热垫的理想选择。
网站:www.emc-rflabs.com
Microlab美国，英国-同轴射频衰减器的理想选择。
网站:https://fxr.com/
