GSM射频规划
本教程的GSM基础部分包括以下子主题:
主页框架破裂类型体育gsm协议栈语音处理ARFCN通道类型GSM安全网络入口手机基础知识
介绍
有各种GSM频段如下所述。为了我们的讨论GSM RF(射频)规划我们将考虑GSM 900的P-GSM频段。
GSM频段与ARFCN
| GSM频段 | 频率范围 | ARFCN(频道号码) |
|---|---|---|
| GSM450乐队 | 450至458MHz(上行链路)、460 MHz至468 MHz(下行链路) | 259至293 |
| GSM 480波段 | 478 MHz至486 MHz(上行链路)，488 MHz至496 MHz(下行链路) | 306至340 |
| GSM850 | 824至849MHz(上行链路)869 MHz至894 MHz(下行链路) | 128至251 |
| GSM900 (P-GSM) | 890至915MHz(上行链路)及935至960 MHz(下行链路) | 1至124 |
| GSM900 (E-GSM) | 880至915兆赫(上行链路)及925兆赫至960兆赫(下行链路) | 975到1023 0到124 |
| GSM900 (R-GSM) | 876至880兆赫(上行链路)及921至925兆赫(下行链路) | 940到974 0到124 |
| GSM1800(称为DCS1800) | 1710至1785 MHz(上行链路)1805 MHz至1880 MHz(下行链路) | 512 ~ 885 |
| GSM1900(称为PCS1900) | 1850至1910MHz(上行链路)及1930 MHz至1990 MHz(下行链路) | 512 ~ 810 |
如上表所述，P-GSM大约有124个信道。E-GSM中有174个ARFCNs, DCS1800中有374个ARFCNs。
让我们来理解如何用下面的公式得到。
F(Uplink)=890+0.2*n，其中n的取值范围为1 ~ 124，称为ARFCN(绝对射频信道数)。
(下行)= F(上行)+ 45 mhz
45MHz被称为双工间距，它是上行链路和下行链路频率通道之间的差值。
GSM射频规划
由于频谱是稀缺资源，需要优化利用GSM网络或者其他蜂窝网络。因此适当的射频规划是满足需要所必需的。首先将区域划分为小区，在小区中可以采用全向或定向天线向移动用户广播信号。对于我们的讨论，我们假定单元格分为三个扇区。每个小区使用一个基站(例如:BTS)。
如果分配的bts数量为N，每个小区分配M个信道，则该GSM系统分配的总ARFCNs(T)如下所示。
T = 3 * M * N
频率重用可以应用于射频规划之前，以有效地利用信道(arfns)部署GSM网络。ARFCNs(射频频率)在非相邻单元中重复使用。
GSM频率复用模式

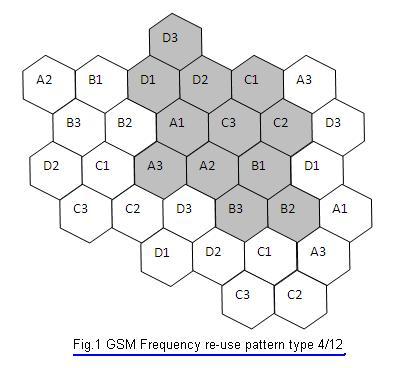

GSM射频规划中使用的频率被划分为不同的频率组。在大多数GSM安装中，GSM使用4/12和3/9的重复使用模式。4/12是指12个频率组和4个基站，这意味着可用的GSM网络频率在4个BS站点上分为12个频率组。假设有3个细胞与每个BS连接。这里的频率组被指定为A1, B1, C1, D1, A2, B2, C2, D2, A3, B3, C3, D3。4/12 GSM频率布局如图1所示。
GSM信道的频率分配
在GSM中，信道主要有两类:信令和流量。信令通道有助于网络维护资源、分配资源(频率和时隙)、呼叫建立、呼叫释放以及将系统相关的关键信息(以si形式)传递给小区中的移动设备。流量通道携带用户语音/数据(电子邮件、短信、浏览)。信令信道类别称为BCCH频率，业务信道类别称为TCH频率(非BCCH频率)。为了达到目的，每个单元在下行链路上分配一个BCCH频率(ARFCN)，在上行链路上分配一个BCCH频率。每个小区根据小区所需的用户容量，在下行链路和上行链路上分配一个或多个TCH频率。
