GSM Tutorial-page7
本教程的GSM基础部分包括以下子主题:
主页框架破裂类型体育gsm协议栈语音处理ARFCN通道类型GSM安全网络入口手机基础知识
本页GSM教程涵盖GSM手机网络入口或呼叫建立或Power ON程序，MO/MT调用，VAMOS,AMR,MSK和GMSK调制。
GSM手机网络输入程序或开机程序

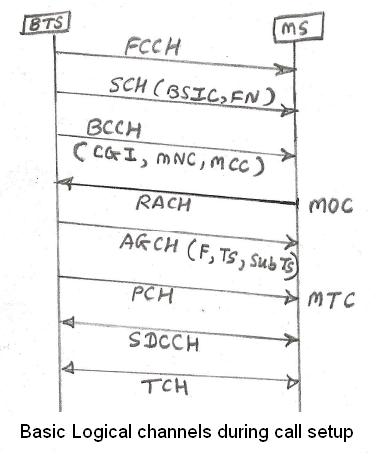

图6 GSM Call Setup，描述了BTS和MS之间建立语音/数据连接的逻辑帧的基本流程。
在GSM手机实际开始通话或使用它进行数据操作之前，要遵循以下步骤。当你开机时，这些被称为初始手机程序。
步骤1:手机扫描运营商并确定所有运营商的RSSI并将其传递给上层，上层决定哪个运营商/信道的RSSI最高，手机将锁定该运营商。这里有两种模式第一种模式，移动设备对广播运营商有先验知识另一种模式，移动设备对广播运营商没有先验知识。在第二种情况下，移动必须搜索整个频段，而在第一种情况下，移动拥有已知的广播运营商，它只会确定这些运营商的RSSI，因此它将在更短的时间内完成小区搜索操作。
步骤2:一旦知道载波，它将检测到该载波/信道上的FB(频率校正脉冲)，这是一个纯正弦波，如上所述，值为67.7 KHz。任何与此值的偏差都将被确定，并通过手机设计中使用的VCTCXO/VCO/OCXO控制在LO模块上校正这一频率偏移。
步骤3:在校正频率偏移后，现在移动需要锁定在GSM时域帧结构中载波频率的特定时隙上。这是使用SB解码完成的。SCH的25位解码数据减少了帧数(19位)，BSIC(6位)。减少的帧数将提供非常有用的信息，移动的物理插槽在整个超帧。BSIC由BCC(Base Station Color code-3 bits)和NCC(Network Color code-3 bits)组成。BCC字段直接提供训练序列细节(大小为26位)。与已知的训练序列进行相关以确定峰值，因此在接收帧上确定定时偏移。信道估计也使用该训练序列进行。记住SB和FB出现在同一个时间段，但是在8个时间段之后。这意味着逻辑通道(FB,SB,BCCH,CCCH…)的时间多路复用在专用物理时隙(TS0在广播频率)上使用。
步骤4:一旦SB被解码，现在BCCH将出现在相同的分配物理时隙，但在8个时隙持续时间之后。BCCH解码后给出了有用的系统信息(SI)。现在移动已经在网络上安营立营，并可以通过基于移动发起或移动终止的呼叫交换有用的帧/信道来使用语音服务。手机开启GPRS后，即可使用运营商提供的数据业务。
总结
本教程简要介绍了GSM技术，包括GSM规范、GSM系统基础、网络架构、网络元素、框架结构、GSM物理层(即第一层)、GSM语音处理、GSM逻辑和物理通道、它们之间的映射、VAMOS、AMR、MSK/GMSK和GSM MO/MT呼叫流程。
有用的链接
GSM协议栈，涵盖GSM第1层，第2层和第3层基础。阅读更多
GSM物理层或GSM层1深度模块。阅读更多
GSM标准参考
3GPP TS 05.02和其他有关GSM的有用文件可以在以下链接中找到
https://www.3gpp.org/ftp/Specs/html-info/05-series.htm
GSM Modem制造商
阅读更多有关GSM Modem及GPRS Modem制造商/供应商的资料。
