简介

网络连线是非常小孔径终端的简称。VSAT用于许多应用,包括互联网接入、远程教育、远程医疗、电话、银行、视频会议等。它利用已经发射的卫星来提供所有这些设施。与卫星的接口是盘式天线,使用多种波段。VSAT最常用的频段是C波段、Ku波段和Ka波段。

VSAT系统概述

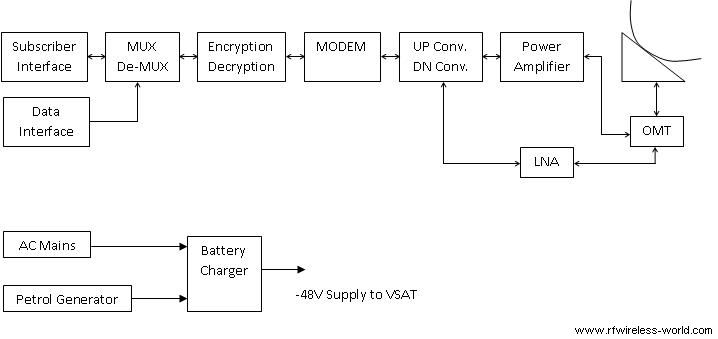

VSAT教程-VSAT系统概述如图所示,VSAT系统由ODU(室外机)和IDU(室内机)两个主要部分组成。ODU和IDU通过线缆连接。ODU由LNA、PA、收发器、天线和OMT组成。IDU由Modem、MUX-DEMUX和电话/PC/EPABX接口组成。

VSAT系统概述文章获取更多详细信息。

网络连线子系统

射频收发器:射频收发器基本上是一个变频器。它由频率上变频器和频率下变频器两部分组成。上变频器将调制器频率通常在70/140 MHz转换为卫星频段(C,Ku,Ka),根据每个卫星在特定位置/应用中使用。下变换器的作用与上变换器相反。除了频率转换,两者都根据VSAT链路预算提供信号增益,并且同样需要根据链路的需要使用上行/下行链路中RF收发器中可用的衰减设置进行调整。请参考以下链接了解射频收发器的基础知识以及射频收发器的设计和开发。

射频收发器基础射频变频器的设计
C波段射频收发器设计与开发BUC-Block Up Converter基础知识

射频功率放大器:射频功率放大器是在信号传输到天线和连续传输到空气之前,在没有任何频率变化的情况下提供功率放大的装置。参考以下链接,了解更多关于射频功率放大器的基础知识,各级,级别,规格和设计,并举例说明。

射频功率放大器

射频放大器:射频LNA是用于VSAT的低噪声放大器。由于天线接收的信号是由噪声和有用信息组成的信号部分。此外,它的功率水平很低。LNA的工作是在考虑到噪声部分的放大较小的情况下,将这个低电平的信号提升到足够的电平,从而保持足够的C/N。有关LNA和LNB的更多信息,请参阅以下链接。

放大器基础知识LNB基础知识

卫星调制解调器:卫星调制解调器在VSAT中提供两大功能。首先,它通过使用各种技术(如卷积编码/turbo编码等)添加前向纠错功能,使链路可靠。二是实现调制解调功能。调制解调器有多种调制技术,其中最常用的是QPSK/8PSK。了解什么是调制,各种调制技术和卫星调制解调器的设计参考以下几个环节。

什么是调制卫星调制解调器设计

天线天线基本上是电磁频率换能器。它发送和接收各种频带的电磁波。天线直径和孔径随频带变化。因此C波段天线的设计不同于Ku波段。要发射的信号将由功率放大器提供给天线。如图所示,天线接收到的信号通过OMT馈送给LNA/LNB。有关天线的更多信息,请参阅我们的天线教程。

VSAT网络架构

VSAT网络体系结构是枢纽站和/或VSAT与卫星接口以提供服务的方式。有五种主要的拓扑存在,即广播,点对点,点对多点(星型),网格,混合。让我们了解每种VSAT拓扑结构。

在广播类型中,有一个广播电台与卫星接口,卫星将信号中继到所有vsat。这里存在广播站-卫星-所有vats的链接。

在点对点类型的拓扑结构中,两个vsat通过卫星使用专用的指定信道进行通信。所以这里存在VSAT1-Satellite-VSAT2专用链路。

在星型拓扑中,有三个实体:枢纽站(通常有较大的天线)、vats和卫星。vats之间的所有通信都通过枢纽站进行。因此,如果VSAT1和VSAT2需要通信,那么链接是VSAT1-卫星-枢纽-卫星-VSAT2。因此,网络中任意两个vats之间的通信都需要两跳通信。

在Mesh型拓扑中,vats之间可以直接通信,不需要Hub站。但是每个VSAT都需要更复杂的功能,类似于枢纽站。此外,天线规格需要不同于星型拓扑结构。

混合型是星型和网型的结合。在这里,很少有vats通过Hub进行通信,很少有vats可以直接相互通信。

VSAT资源访问技术

VSAT中采用的接入技术主要有SCPC、MCPC、DAMA、FDMA、TDMA等。请参考以下链接了解更多关于TDMA与FDMA以及SCPC与MCPC的信息。DAMA代表按需分配多路访问,这里的频率分配是根据vats的需求完成的。

TDMA基础和TDMA类型FDMA, TDMA, CDMA
SCPC-每个载波单通道MCPC-每载波多通道SCPC vs MCPC

VSAT网管基础知识和网管协议

了解更多关于星配置VSAT的NMS(网络管理系统)基础知识,包括用于本地和远程NMS的NMS协议。参考以下链接。
VSAT网管协议

VSAT链路预算

Ku波段VSAT系统链路预算示例请参考以下链路。

射频链路预算
Ku波段卫星系统射频链路预算

用于VSAT测试的有用RF术语

以下是RF、VSAT和卫星相关术语的有用链接。

射频术语卫星术语

网络连线的供应商

参考以下链接,了解VSAT系统供应商、天线供应商、射频放大器制造商、射频收发器制造商、LNA/LNB/BUC制造商、波导组件制造商、卫星调制解调器制造商和EPABX制造商。

网络连线提供者射频天线射频放大器射频收发器采用多次LNBBUC波导组件卫星调制解调器epabx
