td - scdma教程
这教程涵盖了td - scdma基础知识、TD-SCDMA框架结构及与WCDMA技术的比较。
td - scdma基础知识
TD-SCDMA是一种类似于WCDMA的技术，目前在中国使用。它代表时分同步码分多址。它也被称为中国的3G标准，类似于欧洲的3G (WCDMA)。TD-SCDMA使用1785MHz到2220mhz的不同频段。根据Mcps要求，它使用1.6MHz或5 MHz的带宽。
框架结构
图1 TD-SCDMA-Spectrum
如图1所示，TD-SCDMA对下行链路(DL)和上行链路(UL)流量使用单个未配对频谱。TDD用于在此共享频谱的不同时隙中提供上行链路和下行链路流量的访问。TD-SCDMA通过根据下行链路和上行链路的数据负载需求分配时隙来有效地利用频谱，因此它是不对称流量的理想选择。

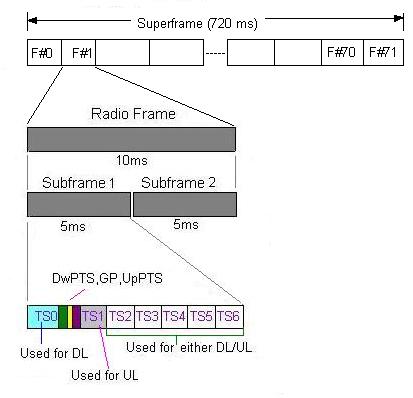

图2 TD-SCDMA框架结构
TD-SCDMA帧结构如图2所示，描述了帧的层次结构。在TD-SCDMA中，持续时间为720毫秒的超帧由72个持续时间为10毫秒的无线电帧组成。此外，每个无线电帧被分为两个子帧，每个子帧为5ms。一个子帧由7个下行/上行的正常时隙和3个特殊时隙组成。
7个正常时隙中，下行使用TS0槽位，上行使用TS1槽位，其余时隙根据下行/上行流量需求进行分配。3个特殊时隙分别为DwPTS(下行先导时隙)、GP(保护时段)和UpPTS(上行先导时隙)。DwPTS用于下行同步，UpPTS用于上行同步。
对于1.28 Mcps的TDD情况，分配1.6 MHz，对于3.84Mcps的TDD情况，分配5 MHz。信息数据位使用CDMA码进行分布。每个时隙分配16个编码。
TD-SCDMA物理层
按照3GPP标准中针对TDD模式定义的UTRA物理层，阅读更多关于发射机部分中使用的TD-SCDMA物理层模块的信息。
TD-SCDMA物理层．
TD-SCDMA与WCDMA的比较
关于TD-SCDMA, WCDMA和CDMA2000之间的比较，请参阅我们的术语部分，其中涵盖了这些技术之间的差异，阅读更多
TD-SCDMA芯片组供应商阅读更多
TD-SCDMA UE一致性测试
参考文献
TD-SCDMA论坛，网站-www.tdscdma-forum.org/en/
