LTE协议栈- LTE中的用户控制平面协议层
LTE协议栈介绍了LTE协议栈中的用户层和控制层。LTE用户平面层由上层、NAS、PDCP、RLC、MAC、PHY和RF组成。LTE控制平面层包括上层NAS、RRC、PHY和RF。
LTE终端内部协议栈模块

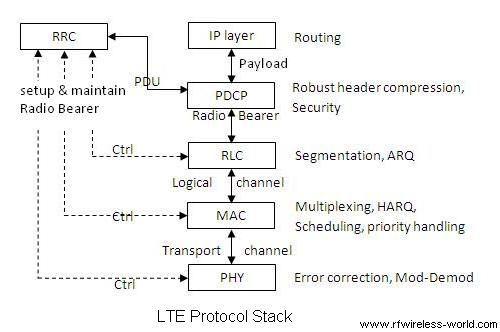

下图描述了LTE协议栈各层具有主要功能。NAS没有显示在图中，它位于控制平面的RRC之上(左侧)和用户平面的PDCP之上(右侧)。NAS以上存在上层。
LTE中的用户平面协议栈层
用户面LTE协议栈由上层、NAS、PDCP、RLC、MAC、PHY和RF组成。每个模块的功能概述如下:右边的图描述了各个模块。
NAS:上行链路进行包过滤。
PDCP:在上行链路中执行序列号添加、切换数据处理、完整性保护、加密和报头压缩。在下行链路中，它按顺序发送，重复包检测，完整性验证，解密，报头解压。
RLC:在上行链路中，它提供了缓冲区状态报告，分段和连接，ARQ(AM模式)。在下行链路，它做重新排序，组装和ARQ(AM模式)。
MAC:在上行链路中，它做通道映射、多路复用、处理控制元素、随机访问过程、逻辑通道优先级、HARQ和发送bsr。在下行链路，它做通道映射，解复用，DRX，处理控制元素，HARQ。
体育:
•CRC附件
•编码块
•加扰/ descrambling
•调制/ de-modulation
•测量
•资源元素映射/反映射
•HARQ
•米姆
射频:
•无线电发射和接收
控制平面LTE协议栈
LTE的控制平面协议栈层由上层、NAS、RRC、PHY和RF组成。每一个的功能概述如下:左侧的图中描述了相同的功能。
上层:提供上层信息与下层信息(NAS)的接口。
NAS:
•移动性管理
•会话管理
•持票人管理
•分页控制
•安全管理
RRC:
•配置管理
•连接管理
•分页控制
•安全管理
•广播
•测量配置
•测量报告
•单元格选择和重选
•移动性管理
PHY和RF:功能同上。
LTE RRC状态- idle /Connected
定义了两种无线资源控制(RRC)状态，即RRC IDLE和RRC CONNECTED。
•RRC IDLE状态，UE在EPC中已知，有IP地址，但在E-UTRAN/eNB中不知道
UE可以接收广播/多播数据，监视分页通道以检测呼入呼叫，执行邻居小区测量和小区选择/重选，并获取系统信息
•在RRC IDLE状态下，上层可以配置一个特定于UE的DRX(间断接收)周期，以实现UE省电
•在RRC CONNECTED状态下，UE在EPC和E-UTRAN/eNB中已知
•UE位置在单元级别已知
•移动性由ue辅助、网络控制
UE还监视与共享数据信道相关联的控制信道，以确定数据是否为其调度，提供信道质量反馈信息，执行相邻小区测量和测量报告，并获取系统信息
