CDMA教程
作品简介:
这CDMA教程通过解释PN序列码、沃尔什码、基站的CDMA物理层和移动用户来描述CDMA的基础知识。CDMA是码分多址的缩写形式。它是移动用户/基站通过唯一数字代码使用相同频率和时间间隔的技术。CDMA中使用的码主要有两种类型，PN序列码和沃尔什码。
在CDMA中，基站(BTS)到移动用户站的路径称为前向链路，移动用户站到BTS的路径称为反向链路。
序列码
PN序列码用于反向链路。这些代码在基站区分各种移动用户，因为它们对所有移动用户都是唯一的。CDMA中有从移动到基站的接入和流量通道。PN序列是一个二进制数序列，它看起来是随机的，但本质上是周期性的。例如，用如下所示的LFSR(线性反馈移位寄存器)生成3位PN序列。
假设初始输出位模式为'001'。相同的模式在2^3-1或7个模式之后重复。在CDMA中使用的PN序列有两种类型，15位模式和42位模式。
PN序列特性:1.在任何PN序列中0和1的个数之差总是等于1。
2.任意两个PN码的相关值由下式确定。
(没有。类似的东西-不。不一样的位)/(总数为0。位)
考虑模式1110010的PN序列，如果两个模式相同且没有任何延迟，则相关值为7-0/7，导致1即最大值。
对于这个PN码中的位变化导致位模式等于0111001，它将给出3-4/7的相关值，即-1/7。因此，如果知道PN码，就很容易得到移动/基站的数据。
3.对于N位代码，将运行N次1或0次。1/2的长度为1,1/4的长度为2,1/8的长度为3，以此类推。
沃尔什码
沃尔什代码被称为阿达玛变换。下面很少提到代码。沃尔什码相互正交，沃尔什码区分前向链路上从基站到移动用户的每个信道。它们对于所有频道都是唯一的。在这个转发链路路径上有先导、同步、分页和流量通道。W0用于导频信道，W32用于同步信道，W1 ~ W7用于分页信道，其余64个Walsh码用于is95版CDMA的业务信道。CDMA-2000版本共有256个沃尔什码。下图为移动用户的CDMA物理层。长度为n的沃尔什码将有n行n × n矩阵。
例如W2= [0 0
0 1]
W4=[0 0 0 0 0 .
0 1 1
0 0 1 1
0 1 10 0]
沃尔什码属性1.两个不同的沃尔什码之间的交叉相关性不为零;因此，如果没有良好的同步，就不能使用它。取而代之的是使用PN序列。
2.如上所述，沃尔什码彼此正交。
CDMA移动用户物理层
图中描述了CDMA物理层中使用的所有模块，如图所示，绿色模块不在接入通道路径中使用，而在业务量通道路径中使用。

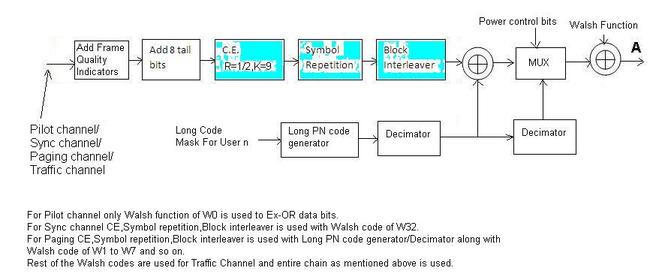

CDMA基站物理层
图描述了CDMA基站使用的CDMA物理层，如图所示，不同的信道遵循不同的物理层架构。
