安培教程
这安培教程涵盖了安培基础知识、AMPS频谱、AMPS系统规格、AMPS帧结构和AMPS呼叫设置程序。
安培基础知识
安培是高级移动电话服务的简称。该系统由美国电话电报公司(AT & T)开发，被认为是1G模拟系统，在北美最常用。它支持约20公里的覆盖范围和约10kbps的数据速率。
AMPS频谱和系统规格
安培频谱在北美分配的总频率包括50兆赫，25兆赫下行链路和25兆赫上行链路。“下行”是指基站(BS)到移动台(MS)的方向，“上行”是指移动台到基站的方向。下行射频载波频率为869MHz ~ 894MHz，上行射频载波频率为824MHz ~ 849MHz。一个操作员在上行链路和下行链路上都分配了25MHz(即12.5MHz频段)的一半。信道带宽约为30KHz，在25MHz的跨度内提供了大约833个总信道。因此，每个运营商支持约416个通道的流量和控制功能。每个操作员有21个专用的控制信令通道，其余用于流量目的。在AMPS中，语音流量使用峰值偏差约为12 KHz的FM调制进行调制。控制信道信息采用FSK调制，峰值偏差约为8 KHz。AMPS采用BCH作为前向纠错技术。 Supports BCH (48, 36, 5) and BCH (40, 28, 5) flavors.
AMPS框架结构
如图所示AMPS框架结构正向(BS to MS)和反向(MS to BS)控制通道是不同的。各有21个左右。在连接状态下，控制信息传输到用于会话的正常语音通道。
反向控制通道框架结构:
前驱体-总长度:48位，由同步字段(30位)、字同步字段(11位)和数字颜色代码(7位)组成。同步字段由交替的1和0组成。字同步字段是固定模式11100010010。DCC对于每个基站都是唯一的，因此有助于将RCC从MS传递到正确的基站。
在前体之后，将发送1到6个字的数据。每个字大约有36个数据位，使用BCH缩短版编码成48位。原始BCH为多项式(63,51,5)。为了提高空中接口的鲁棒性，使链路最可靠，每个具有相同信息的字在每帧中传输5次。例如w1提到了5次。前向控制信道框架结构:
前向控制信道具有位同步(10bts)，字同步(11位)和两个字的数据位。每字约40位(包括28位数据位和12位冗余位)。为了保证帧的可靠性，每个字通过无线电链路发送5次。
AMPS呼叫建立过程

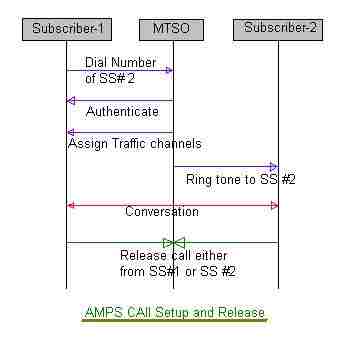

呼叫设置步骤如图2所示，如图2所示，呼叫由拨打被叫移动电话号码(用户#2)发起。请求的移动电话(这里是订户#1)首先由MTSO(移动电话交换局)进行身份验证，并分配流量通道供进一步使用。在此之后，MTSO将铃声发送到ss# 2，然后在ss# 1和ss# 2之间建立电路连接。呼叫中断可以由ss# 1或ss# 2发起。
