本页包括WLAN框架结构符合IEEE 802.11标准。它涵盖了11a,11b,11n和11ac框架结构。
WLAN是无线局域网的缩写。该系统主要由STATION(STA)和ACCESS POINT(AP)两部分组成。虽然AP和STA之间的帧交换不同，但对于不同的变体，它们具有相同的帧结构，如下所示。WLAN自1997年以来一直在发展，采用各种标准来满足不同的数据速率/距离规范。
802.11a WLAN帧结构

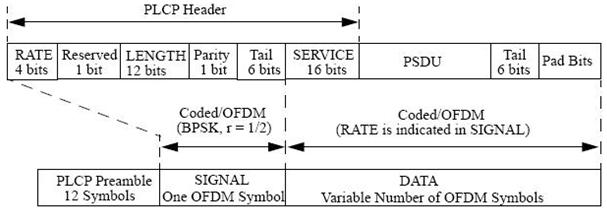

图中描述了802.11a无线局域网帧，该帧由导语、报头和数据三部分组成。序文长度约为12个符号，称为PLCP序文。它用于同步目的。报头主要用于承载数据的调制码率、长度和业务位。它总是BPSK1/2，以便在同步完成后，设备可以解调报头并获得进一步解码数据部分所需的信息。数据部分携带MAC帧，CRC附加用于错误检查。SERVICE字段中传输的类型和子类型字段定义了在AP和STA之间建立和维护WLAN链路所需的各种帧。
802.11b WLAN帧结构
根据11b兼容设备(即1,2,5.5和11mbps)支持的速率，有不同的调制技术，并支持如下所述的前导:
数据速率- DBPSK调制，DSSS方案，长序文，1bis/符号
数据速率- dqpsk调制，DSSS方案，长/短序文，2位/符号
数据速率-CCK调制，CCK方案，长/短序文，4位/符号(前2位DQPSK调制，后2位CCK调制)
11Mbps数据速率- cck，支持长/短前导，8位/符号，前2位DQPSK，后6位QPSK
802.11n WLAN帧结构

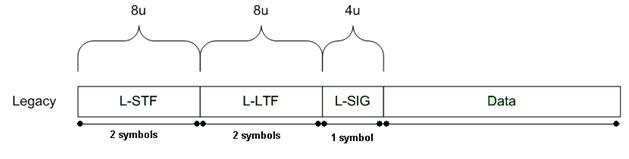

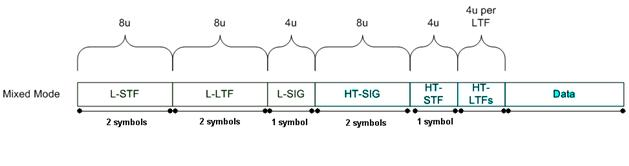

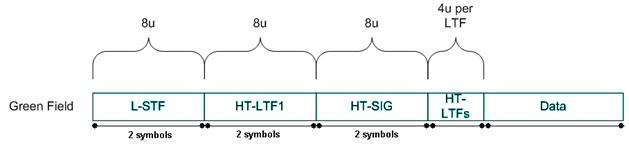

WLAN 11n设备支持三种模式，即传统模式、混合模式和绿地模式。根据这种模式，11n设备遵循不同的帧结构与遗留设备(兼容11a/11b/11g)以及其他11n设备通信。
L-STF, L-LTF和HT-LTF被用作同步的序言。L-SIG和HT-SIG作为报头，分别承载帧中承载的数据部分的长度和速率。数据部分用于承载mac控制/管理帧以及在WLAN设备之间交换的信息。
802.11-ac WLAN帧结构
802.11ac框架由L-STF、L-LTF、L-SIG、VHT-SIG-A、VHT-STF、VHT-LTF、VHT-SIG-B和数据部分组成。要详细了解各个领域，请参考11ac帧格式．
