WiMAX框架结构
本页覆盖固定Wimax框架结构基于OFDM技术和基于OFDMA技术的移动wimax帧结构。这里的数字仅用于说明，在实际的wimax系统/标准中可能有所不同。
固定WiMAX框架结构:

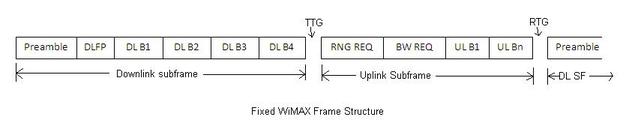

如下图所示，固定wimax帧结构主要由下行子帧和上行子帧两部分组成。它由X轴或时间轴上的符号组成。在这里，资源仅按时间分配给订阅者。
下行子帧:
它由序文、报头、广播突发和正常下行突发组成。导语由2个OFDM符号组成，全部由QPSK载波构成。第一个符号由50个载波组成，第二个符号由100个载波组成。一个OFDM符号包含256个载波。报头是一个符号长度，包含88位，使用BPSK 1/2调制cc速率。报头也被称为DLFP，即下行帧前缀。广播突发由DLMAP、ULMAP、UCD(上行通道描述符)和DCD(下行通道描述符)组成。DLMAP定义下行突发位置，ULMAP定义上行突发位置。DCD/DIUC(下行间隔使用码)定义了下行突发的调制码速率。UCD/UIUC(Uplink Interval Usage Code)定义了上行链路突发的调制码速率。 DLMAP made up of DL MAP IEs and other constant fields.ULMAP made up of ULMAP IEs and other constant fields. IEs stand for Information elements. For each downlink or uplink burst one IE is required. Normal burst carries data meant for subscriber stations(SS). One burst can take multiple MAC PDUs for one or more than one SSs.
下行帧前缀= [BS ID(4比特)，帧号。(4位)、CCC(4位)、预留(4位)、速率ID(4位)、序文(1位)、长度爆发1号(11位)、DIUC(4位)、序文(1位)、长度爆发2号(11位)、DIUC(4位)、序文(1位)、长度爆发3号(11位)、DIUC(4位)、序文(1位)、长度爆发4号(11位)、HCS(8位)]
DLMAP IE = [CID(16位)，DIUC(4位)，序言(1位)，开始时间(11位)]
ULMAP IE = [CID(16位)，开始时间(11位)，子通道索引(5位)，UIUC(4位)，持续时间(10位)]
UCD = [TLV格式的上行链路-6字节突发配置文件，其中提到上行链路突发的调制码速率配置文件，CCC的其他恒定系统字段，回退，rf中心频率等]
DCD =[下行链路的突发配置文件- TLV格式的6字节，其中提到下行链路突发的调制码速率配置文件，其他常量字段BSID，帧数，帧持续时间等]
上行子帧:
它由测距争用槽、带宽请求争用槽和正常上行突发三部分组成。
如前所述，有插槽预留给SSs发送范围请求以获取网络条目，并发送带宽请求消息以请求BS分配资源容量。正常突发的前缀与下行子帧前缀的第二符号类似。由于只占一个符号，也称为短序文。下行子帧序文称为长序文。
TTG和RTG差距
下行链路子帧与上行链路子帧之间提供TTG间隙，上行链路子帧与下行链路子帧之间提供RTG间隙。提供这些间隙是为了允许RF硬件电路从Tx(发射)切换到Rx(接收)，并从Rx切换到Tx。
请参考TTG间隙和RTG间隙WiMAX和LTE框架结构。
移动WiMAX框架结构:

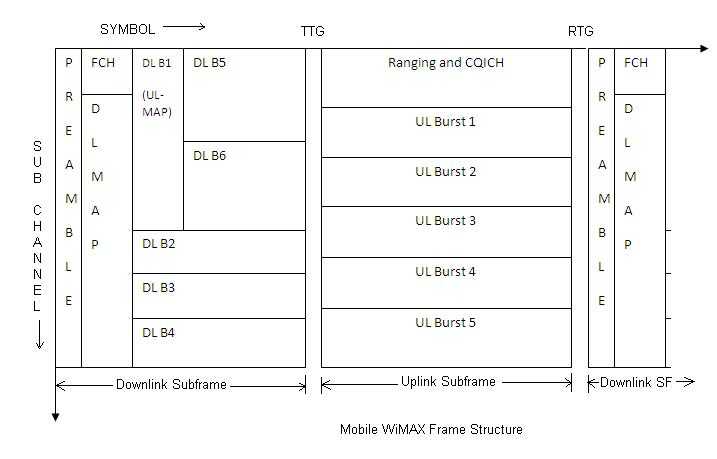

如下图所示，移动wimax帧结构主要由下行子帧和上行子帧两部分组成。它由X轴上的符号和Y轴上的子通道组成。这种帧结构只适用于PUSC区域下行链路和上行链路。在这里，资源以插槽为单位在时间和频率上分配给移动用户。进一步分离固定wimax，框架结构在移动wimax中由各种强制性和可选性区域组成。下行子帧包括PUSC、FUSC和AMC强制区域，上行子帧包括PUSC和AMC强制区域。子信道和符号定义根据所使用的FFT大小而变化，因此帧结构也相应变化。在16e标准中支持四种FFT尺寸，即2048,1024,512和128。其中1024和512是商用wimax产品，如基站和移动用户站。下行PUSC槽为1个子通道x2个符号，上行PUSC槽为1个子通道x3个符号。 For FUSC it is 1 X 1. For AMC it is 2 X 3.
下行子帧:
它由序文、报头、DLMAP、ULMAP和正常下行突发组成。在标准中定义了114个序言，其中一个将在某个时间活跃在一个部门。
上行子帧:
它由测距区、带宽请求区、周期测距区、切换请求区、CQICH区和正常上行突发区组成。上行链路子帧或上行链路突发没有定义序言。
TTG和RTG差距
下行链路子帧与上行链路子帧之间提供TTG间隙，上行链路子帧与下行链路子帧之间提供RTG间隙。
