基本的FCH或DLFP在wimax
我们知道wimax帧由下行子帧和上行子帧组成。下行子帧由序文(2个OFDM符号)、报头、下行突发(1、2、3或4)组成。下行子帧结束后，上行子帧开始，有一段用于TTG和争用槽的间隙。从BS到SSs的传输称为下行链路，从SSs到BS的传输称为上行子帧。上面提到的报头称为FCH(帧控制报头)或DLFP(下行帧前缀)。在本页中，我们将看到根据OFDM规范用于256点FFT的固定wimax报头。

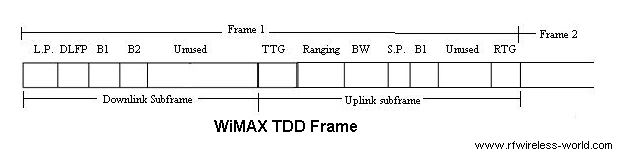

图中显示下行子帧中L.P.(Long Preamble)后的DLFP。wimax FCH或DLFP的调制码率固定为BPSK-1/2。它的总大小约为88位，如下所述。
WiMAX FCH / DLFP: {BS ID(4比特)，帧号。(4位), CCC(4 bits), Reserved(4 bits),
速率ID(4位)，序文(1bit)，长度(11位)，DIUC(4位)，序文(1bit)，长度(11位)，
DIUC(4bits)，序文(1bit)，长度(11 bits)， DIUC(4bits)，序文(1bit)，长度(11 bits)，
高碳钢(8位)
这些字段在下面的表中描述，并附有示例值。
WiMAX FCH/DLFP报头格式
| WiMAX DLFP | |
|---|---|
| BS ID(4位) | 0 x5 |
| 框架没有。(4位) | 0 x0 |
| CCC(4位) | 0 xf |
| 保留(4位) | 0 x0 |
| 速率ID(4位) | 0x0(即BPSK1/2) |
| 序言(1位) | 0 |
| DL爆发长度#1(11位) | 0x13(十进制=19)(检查注1) |
| DIUC(4位) | 0 x0 |
| 序言(1位) | 0 |
| DL爆发长度#2(11位) | 0 x0 |
| DIUC(4位) | 0 x0 |
| 序言(1位) | 0 |
| DL爆发长度#3(11位) | 0 x0 |
| DIUC(4位) | 0 x0 |
| 序言(1位) | 0 |
| DL爆发长度#4(11位) | 0 x0 |
| 高碳钢(8位) | 报头检查序列， 计算依据为 g (D) = D8+ D2+ D + 1多项式。 |
注1:突发长度#1是以OFDM符号的数量为单位计算的。这是用下面的方程来完成的。
不。字节数= ceil{字节数*8*R/ (bm*192)}
不。*8*2/(1*192) = 19个OFDM符号
这里只存在一个下行链路突发，因此下行链路突发2、突发3和突发4的长度字段设置为零。费率id详细信息见下表2。
| Burst#1的速率id | 调制/ RS-CC率 | bm | R |
|---|---|---|---|
| 0 | BPSK-1/2 | 1 | 2 |
| 1 | QPSK-1/2 | 2 | 2 |
| 2 | QPSK-3/4 | 2 | 4/3 |
| 3. | 16 qam-1/2 | 4 | 2 |
| 4 | 16 qam3/4 | 4 | 4/3 |
| 5 | 64年qam2/3 | 6 | 3/2 |
| 6 | 64年qam-3/4 | 6 | 4/3 |
DIUC与DCD串联表示突发2到4的调制码速率。请参考wimax UCD UIUC DCD DIUC详情请浏览网页。
