射频干扰器类型|射频信号干扰器技术类型
射频干扰机用于对射频信号进行干扰。介绍了射频信号干扰机技术的种类、移动干扰机框图和射频干扰机生产厂家。
射频干扰是用来干扰特定无线电或卫星电台的传输的概念。由于射频信号的干扰，无线接收站无法正确接收或解码所需的无线信号。
信号干扰的概念是从军事机构产生的。这个想法是在战争期间，一个国家不希望他们的无线电传输被敌人截获。军队使用射频信号干扰器，在边境地区进行无线信号干扰。在射频干扰器的设计中考虑以下几点。

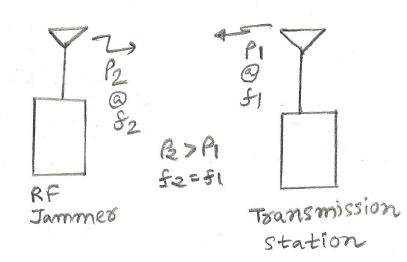

图-1:通信中的射频信号干扰器
•射频干扰器的频率应等于接收台的频率;需要被打乱。
•射频干扰器的调制类型也应该等于干扰站。
•射频干扰器的功率应高于干扰站。
干扰技术的类型
在射频干扰中有各种不同的方法，以防止手机在特定的区域或区域响铃。它主要用于宗教场所和战争时期的国家边境地区。下表提到了这些不同类型的设备。它们被分为a型、b型、c型、d型和e型。下表列出了干扰技术的类型。
| 干扰机技术类型 | 紧急呼叫 | 效率 | 规律的批准 | 实现 |
|---|---|---|---|---|
| a型血人 | 阻塞 | 低 | 不允许 | 非常简单的 |
| b | 允许 | 媒介 | 需要 | 复杂，需要第三方手机服务 |
| c型 | 允许 | 高 | 需要 | 复杂，需要智能手机 |
| d类型 | 允许 | 媒介 | 需要 | 简单的 |
| 输入e | 阻塞 | 高(无信号传输) | 允许 | 简单的 |
根据上述干扰器类型，买方可以决定需要购买哪种类型的信号干扰器。请参考以下几个射频干扰器制造商。
干扰信号比方程
如上所述，射频信号干扰器的功能是将干扰信号插入到无线电通信频率中，使实际信号(即需要的信号)完全淹没在射频干扰中。
干扰信号的效果取决于目标系统的J/S(干扰信号比)、交织、调制类型和信道编码技术。
干扰信号比可以用下式表示。
J/S = (Pj * Gjr * Grj * Rtr2* Lr * Br)/(Pt * Gtr * Grt * Rjr .2*Lj * Bj)
在那里,
Pj=射频干扰器功率
发射机功率
Gjr=从干扰机到接收机的天线增益
Grj=从接收机到干扰机的天线增益
Gtr=从发射机到接收机的天线增益
Grt=从接收机到发射机的天线增益
Br=通信接收机带宽
Bj=干扰发射机带宽
Rtr=通信发射机和接收机之间的距离
Rjr=干扰机和通信接收机之间的距离
Lj=干扰器信号损耗，这包括偏振损耗
Lr=通信信号损耗
移动干扰机框图
图2:移动干扰机框图
如上面移动干扰机框图所述，移动干扰机主要由电源、中频部分和射频部分组成。电源段通常为中频段和射频段提供所需的直流电压。中频部分通过调整压控振荡器模块产生中频频率。压控振荡器由参考振荡器信号调谐。射频部分通过射频上变频器将中频频率转换为射频频率。该射频上转换频率使用射频功率放大器放大，并使用合适的射频天线发射。
射频信号干扰器制造商
流行的射频信号干扰器制造商如下。
•SESP集团
•英国企业控制系统有限公司(射频抑制器或射频干扰器制造商)
•狼队科技股份有限公司{车辆干扰机，固定应用，炸弹干扰机，蜂窝干扰机，射频干扰机}
•美国纽约南百老汇75号HSS Development{射频干扰机，蜂窝干扰机，便携式和固定式炸弹干扰机，监狱干扰机，战术干扰机等}
