LTE载波聚合基础知识
LTE tutorial-Page13
本教程的LTE基础部分包括以下子主题:
主页特性术语框架TDD FDD通道类型体育堆栈吞吐量回CA手机搜索网络入口计时器PSS vs SSS安全LTE乐队EARFCN热点路由器
本页描述LTE载波聚合基本的TDD和FDD模式。介绍了LTE载波聚合类型和载波聚合频带。
为什么要进行载波聚合
通过CA (Carrier aggregation)功能，可以增加终端的带宽分配。因此，与非CA设备相比，它将支持更高的数据速率。它适用于下面提到的TDD和FDD拓扑。要了解更多关于LTE TDD和FDD的信息，请访问我们的页面LTE TDD Vs FDD模式然后看一下LTE框架结构在这两种模式下。
TDD中的载波聚合

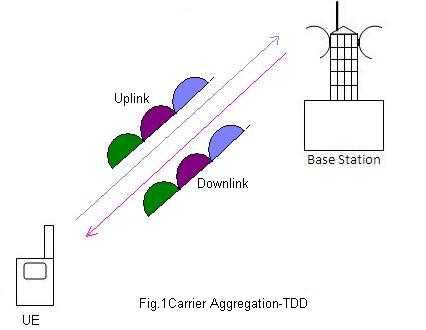

该图描述了载波聚合用于LTE TDD模式帧。如图1所示，上行和下行向终端分配时，组件载波数(cc)和每个组件载波带宽相同。
不。UL(CC) <= No。DL (CC)。
FDD中的LTE载波聚合

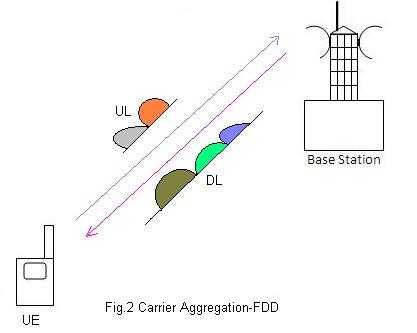

如图所示为FDD模式下的LTE载波聚合。如图2所示，这里没有。上行链路和下行链路的cc也会有所不同。它们在上行链路和下行链路上也会有不同的带宽。
在上述两种情况下，每个CC(组件载波)的BW值为1.4/3/5/10/15或20 MHz。它可以聚合或组合在最多5个载体，这提供了最大。100mhz(适用于20MHz的CC)。LTE协议栈的PHY层和MAC层进行了修改，以支持载波聚合。
载波聚合类型

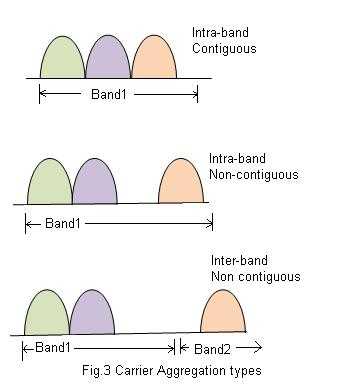

如图3所示，根据cc如何从频率池分配到UE，主要有三种类型;分配的频率是在一个频带内还是在不同频带内以及频带之间的间隔。
两个cc之间的间距= 300KHz X N，其中N为任意整数。下面一节将介绍TDD和FDD模式下用于带内和带间的LTE载波聚合频段。
LTE载波聚合频段
带内连续CA:
CA_40 (UL 2300 ~ 2400MHz)， (DL 2300 ~ 2400M)， TDD
CA_1 (UL 1920 ~ 1980M)， (DL 2110 ~ 2170M)， FDD
带间不连续(FDD)
CA_1、1920 - 1980 mhz (UL), 2110 - 2170 (DL)
CA_3, 1710 - 1785米(UL), 1805 - 1880 (DL)
Ca_4, 1710-1755(ul)， 2110-2155m (dl)
Ca_5, 824-849(ul)， 869-894 (dl)
Ca_7, 2500-2570(ul)， 2620-2690(dl)
Ca_13, 777-787(ul)， 746-756(dl)
Ca_17, 704-716(ul)， 734-746(dl)
相关链接
有关PHY/MAC更改以支持载波聚合的详细信息，请访问以下链接和3GPP标准。
https://www.3gpp.org/Carrier-Aggregation-explained
TR 36.808载波聚合(基站)
TR 36.823载波聚合增强(UE)
