NFC |负载调制中的ASK有源负载调制是什么
本页介绍了ASK有源负载调制在近场通信中的应用。提出了有源负载调制的频谱。
本NFC教程还包括以下子主题:
NFC的工作原理NFC调制和编码NFC标签vs NFC阅读器NFC标签类型NFC-A、NFC-B NFC-F蓝牙、wifi、RFID和NFC之间的区别NFC工具和设备

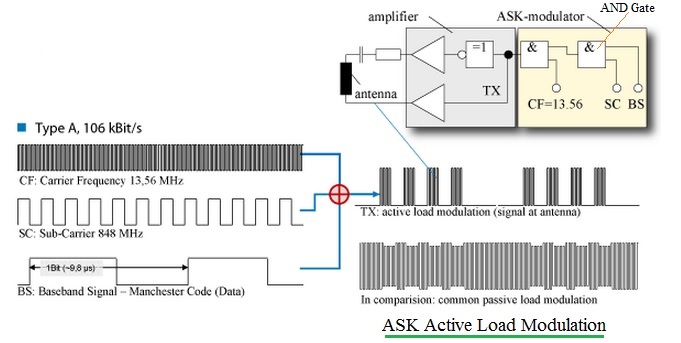

负载调制是近场通信技术(NFC)中标签或应答器部分的一种方法。如图1所示，应答器由ASk调制器IC(带有逻辑与门)、放大器和天线组成。它由并联天线的电容和电阻组成。
ASK调制器用于产生ASK有源负载调制
ASK调制器的输入是13.56 MHz的载频(CF)， 848 KHz的副载频(SC)和基带曼切斯特编码信号。如图1所示，它们通过AND门。产生如图2所示的DSB (Double Side Band)信号。利用电路中的放大器放大振幅。该信号通过平行于天线线圈的R/C组合传递。
当电阻进入电路时，通过天线的电流增加;当电容进入电路时，改变天线电路的谐振频率。因此，天线负载的变化导致信号微弱，需要PCD解调器进行检测。因此它被称为负载调制．

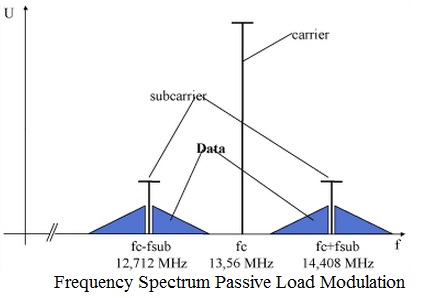

负载调制频谱
上图-2描述了读取器上看到的射频频谱。如图所示，无源负载调制由射频载波、两个边带(12.712 MHz和14.408 MHz)和这两个副载波信号上的调制边带组成。所有传输的数据都在两个边带中携带。由于这一事实，13.56 MHz的射频载波不需要由应答器传输。
