PAM vs PWM vs PPM- PAM,PWM,PPM之间的差异
本页介绍了PAM vs PWM vs PPMPAM, PWM和PPM之间的区别．这些都是脉冲模拟调制技术。
帕姆
在帕姆，调制信号对载波脉冲幅值进行调制。如前所述，高频载波列车的幅值随信息信号的采样值而变化。
在这种调制方式中，消息信息以调制端一系列信号脉冲的幅度进行编码。解调是通过检测每个符号周期载波的幅值水平来实现的。

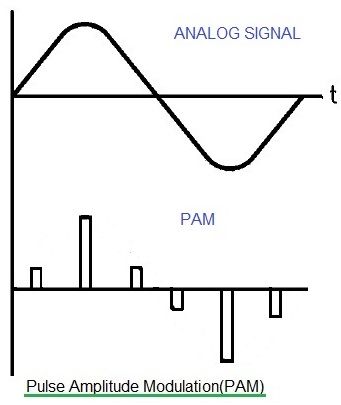

图1帕姆
图中描述了PAM技术的时域表示，该技术将模拟消息信号和PAM调制信号作为输出。
脉宽调制
的脉宽调制信号是一种脉冲信号，其脉冲宽度与调制模拟信号的幅值成正比。

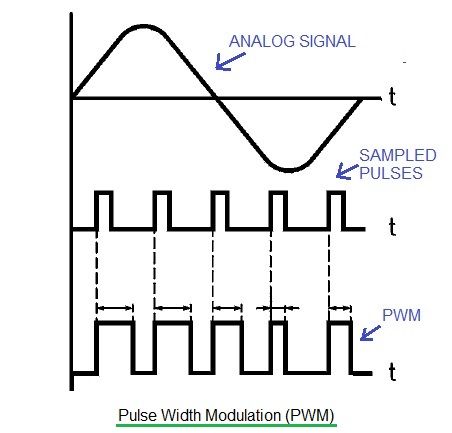

图2脉宽调制
该图描述了PWM的时域表示。PWM的应用之一是直流电动机的转速控制。
PPM
的PPM信号是一种脉冲信号，其脉冲位置与调制信号幅值成正比。图中提到了PPM的时域表示。

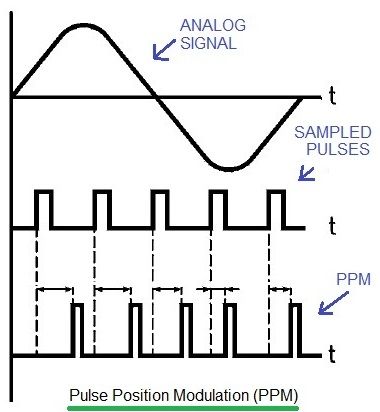

图3 PPM
555定时器IC最常用来生成PPM和PWM模式的波形。PWM是用555定时器在单稳多振模式下产生的。PPM是用555定时器在单稳多振模式下以PWM作为触发信号产生的。
下表总结了PAM、PWM和PPM之间的区别。
| 方法 | B.W. | 电源效率(信噪比) | 复杂性 |
|---|---|---|---|
| 帕姆 | 少 | 最低 | 最低 |
| 脉宽调制 | 高 | 温和的 | 温和的 |
| PPM | 高 | 最高 | 最高 |
的优点和缺点PAM, PWM和PPM调制类型。
