红外电视遥控发射机
本页介绍红外(IR)电视遥控发射机的基本知识。文中还提到了红外电视遥控器。正如我们所知，每一种电子产品都是通过遥控销售的。电子产品，如录像机，电视，CD机，立体声音响，表风扇都有遥控器。
遥控器是一种带有电池的手持设备。它将用户输入转换为串行数字代码，通过红外光束传输到系统的另一部分，即接收机。接收机接收被转换回码的红外波束，并基于码在接收机端执行特定的动作。
让我们来了解红外电视遥控器。这种遥控器的主要功能是音量控制和电视频道选择。这种远程设备还可以执行其他功能。
图1描述了红外电视遥控器发射机。它由键盘、红外LED驱动晶体管和集成电路组成。通常远程键盘将有8行和4列和房子SPST按钮开关。键盘连接到编码器IC。编码器电路将输入的用户输入转换为唯一的二进制代码。编码器生成大小为6位的代码，少数生成32位。遥控器可产生9和10位也。
图1红外电视遥控发射机
生成标准NRZ代码。典型的比特率是30到70 kbps。该串行数据位流根据二进制代码1或0开启或关闭更高频率的脉冲。
红外电视遥控器发射机房子时钟振荡器运行在455KHz使用外置陶瓷谐振器。串行二进制数据使这个455 KHz脉冲开启或关闭。红外光源可以是如图所示的一个或多个红外led，以便在接收部分达到足够的功率级信号。
图2红外电视遥控器使用的脉冲波形
如图2所示，二进制1产生16,455 KHz的脉冲，而在二进制0位置没有脉冲被传输。图2描述了带有开始脉冲的6位代码。本例中的代码为011001。455KHz脉冲的周期T为2.2µs。因此16个脉冲将占用35.2µs。这导致码比特率为1/(35.2X10)6)或28.410千赫。
红外电视遥控器
红外电视遥控器如图3所示接收机模块。如图所示，红外光电二极管放置在前端。接收到的信号幅度很小。因此，使用AGC提供两个或更多的高增益放大器来提高电平。输入数据脉冲检测和成形使用探测器和波形成形器。它们被转换成原始的串行数据流。

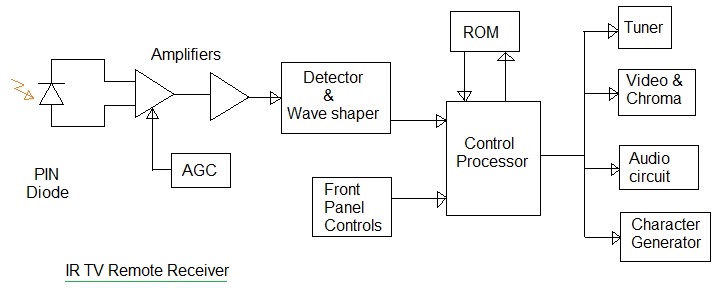

图3红外电视接收机
数据由处理器读取，并相应地执行通道选择或音量控制等操作。其他功能，如亮度，对比度和睡眠定时器等也可用。
