智商失衡与补偿
本页描述IQ不平衡，如增益/振幅，相位和直流偏移。它还提到了它对星座的影响，并概述了用于智商失衡补偿/纠正的各种方法。

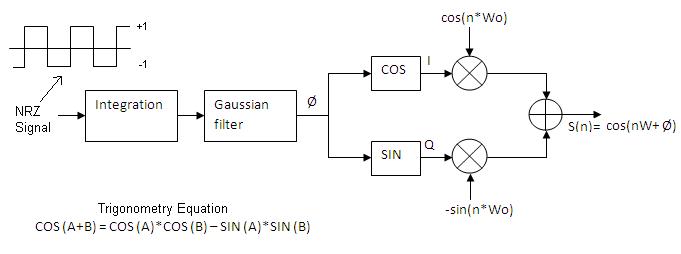

图1 IQ调制器
主要有三种类型智商不平衡即。IQ振幅不平衡，IQ相位不平衡而且直流偏置．它们主要由图中GMSK调制器中使用的笛卡尔发射机中的同相分量(I)和正交分量(Q)引入。与外差结构相比，零差结构的IQ不平衡较少。
智商失衡对星座的影响
在QPSK、16-QAM等非常数包络或线性调制方案中，IQ增益和相位不平衡问题突出。在这里，信息通过载波波形的振幅和相位变化进行传输。我们将在这里看到IQ失衡对16-QAM信号的影响。

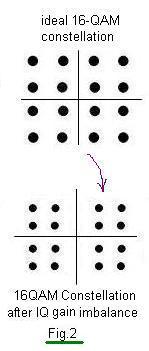

I和Q分量在发射机和接收机中采用不同的路径实现iq调制和iq解调。IQ混合器由于其不同的分支而导致IQ不平衡。I和Q信号所经过的所有其他电路也会在这些信号之间引入增益和相位误差。图2描述了IQ增益不平衡对16qam信号的影响。
IQ相位不平衡对16个QAM星座的影响如图3所示。
由于应用于I和Q信号的直流偏置之间的差异而导致的IQ直流偏置结果。这种IQ直流偏置导致调制器输出端的载波泄漏。图4和图5分别描述了IQ直流偏移对星座和频谱的影响。
视图
图5描述了调制频谱上的载波泄漏，如果其电平与调制信号电平相当，则会引起干扰。
智商失衡补偿/矫正
在发送端和接收端有各种方法来补偿这些不平衡。最常见的是使用已知的模式/调制类型。此外，IQ直流偏置通过调整应用于I和Q信号的直流偏置来补偿/校正，以更好地抑制输出载波。通过IQ补偿，可以改善调制信号的误差矢量大小，有助于正确解码信号，提高系统的误码率(BER)。
智商损伤加法MATLAB代码
