Finline基础知识
本页包括Finline并提供Finline的优点和缺点。
Finline支持TE和TM模式的组合，而不是准TEM模式。与微带线相比，由于色散较小，可实现更宽的带宽和更高的质量因子。

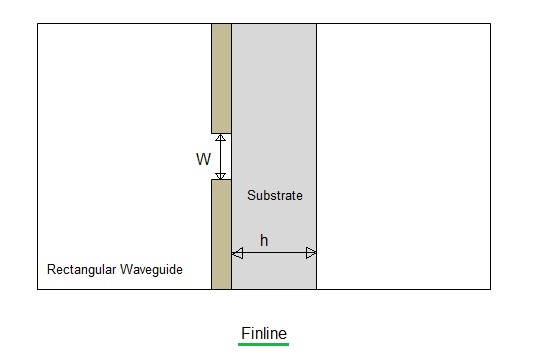

它的工作频率为25 ~ 100GHz，每波长损失约0.1 dB。图中显示了鳍线结构。它提供了更高的特性阻抗，约为20至400欧姆。采用与鳍线相同尺寸的脊波导可以弥补较大的损耗。
鳍线有两种变体，即双侧鳍线和对足鳍线。
鱼鳍的优势
•分散度低
•更宽的带宽
•与标准器件和波导兼容
•适度衰减
•由于它产生圆形磁场，可用于隔离器和环行器设计
•鳍线的导波波长大于微带线的导波波长。
鱼鳍的缺点
•组装相对复杂。
•制造成本更高。
