误差矢量幅度
本页介绍了误差矢量幅度的基本原理、误差矢量幅度方程以及误差矢量幅度在无线系统中的意义。
维生素或误差矢量幅度提供了对调制信号/符号质量的洞察。当比特被映射到复杂调制系统(如QPSK、16-QAM、64-QAM等)中的符号时，这种调制信号就产生了。它也被称为RCE(相对星座误差)。
符号的误差矢量大小如图1所示，其中P1为理想星座点，P2为有一定损伤的实测星座点。射频链和基带链的损伤可能是不同类型的。包括IQ失配(增益、相位、直流偏置)、频率偏置、相位噪声、AM-AM失真、AM-PM失真、AWGN、多径衰落(固定、时变)、干扰等。从图中可以看出，M和Φ分别是两个星座点之间的星等误差和相位误差。
维生素与方程
其中，P1= I1+j*Q1是理想/参考符号向量
P2= I2+j*Q2为测量的符号向量

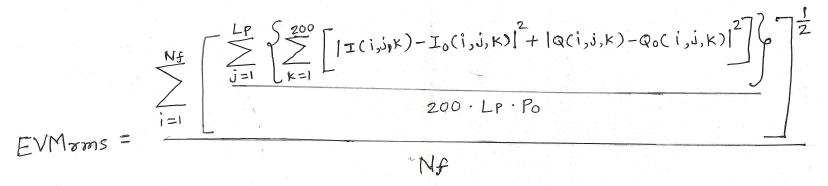

WiMAX EVM方程:
在这里误差矢量幅度为每一帧中的所有帧(Nf)和每一帧中的所有包(Lp)以及每个包中的所有符号(每个符号中的总数据和导频载波为200)计算。然后取平均值，得到EVM的rms值，如EVM方程所示。
根据IEEE 802.16-2004标准中描述的固定wimax规范，OFDM物理层的每个子载波和每个符号的EVM将在物理层测量页面。
维生素与转换
维生素dB= 20 *日志10挣值管理(都rms）
下载误差矢量幅度转换excel表。
QPSK星座的EVM

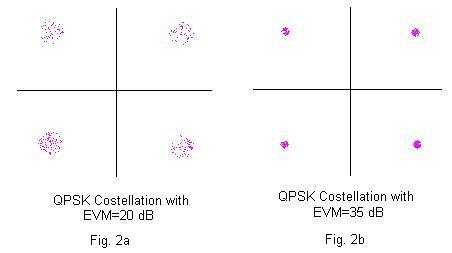

高维生素dB结果星座点较近，如图2b所示，而较小的EVM(dB)结果星座点分散，如图2a所示。
图2两种不同误差矢量幅值的EVM星座
