用于手机的DigRF接口
本页涵盖DigRF接口的基础知识，并提供DigRF兼容设备制造商和测试解决方案提供商的链接。
DigRF是基带IC和射频IC之间的数字接口标准，是不同厂商用于基带处理和射频功能的芯片无缝对接的标准。它主要用于手机的射频和基带集成。的DigRF接口规范由MIPI联盟的工作组成员最终确定。已经发布了各种版本，如DigRF v3和v4。DigRF v3支持312Mbps左右的数据传输速率，v4支持1.5 Gbps左右的数据传输速率。因此，它被用于支持MIMO多天线技术的LTE和移动wimax手机/设备。
DigRF接口规范

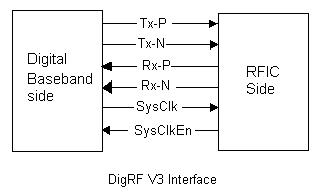

下图为6路DigRF v3串行数据总线。数据和控制命令都在同一行中。时钟信号用于实现两个实体(基带和射频部件)之间的数据传输。
如图所示V3 DigRF接口支持全双工数据传输，差分信令格式。缺点是它不能向后兼容到v1.12。
如图所示，DigRF V1.12接口在基带和射频部件之间有8条线。Rx和Tx数据/命令流在同一行(RxTxData)上，但基于启用信号(RxTxEn)一次一个。
RFIC主要用于提供射频信道频率、带宽、功率设置(用于增益控制)、锁相环设置(用于频率控制)以及使TxON(发射无线电ON)、RxON(接收无线电ON)。
DigRF引用
DigRF接口规范的最新版本可从以下链接获得。
https://www.mipi.org/specifications/digrfsm-specifications
DigRF v1.12, EGPRS版本可从以下链接下载
https://www.docstoc.com/docs/53386199/DigRF-BASEBAND-RF-DIGITAL-INTERFACE-SPECIFICATION
DigRF芯片和解决方案制造商/供应商
读DigRF合规设备制造商/供应商/供应商和测试设备提供商的我们页面。
