区别ADC types-counter、flash、特区、双斜率
这一页封面区别各种ADC类型包括框图、方程等。它涵盖了计数式ADC,平行比较器(Flash) ADC, SAR ADC(逐次逼近寄存器)类型,σδADC,双斜率集成式ADC等提到他们的优点和缺点。
我们知道ADC的简式D转换器。ADC模拟信息转换成数字信息。总有三个步骤D转换所需viz.采样、量化和编码。
例如:手机将模拟语音转换成数字数据,过程相同,转为成模拟形式传输到空气中。
计数式ADC

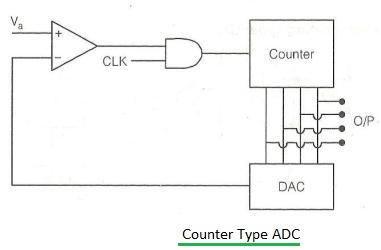

图1描绘了计数式ADC的框图。它使用计数器和DAC。它比较DAC输出模拟电压和做同样的到大小是相等的。在这一刻柜台将会停止。
最大转换时间= (2n1)* TCLKn位ADC。转换时间取决于模拟输入电压。
平行比较器(Flash) ADC

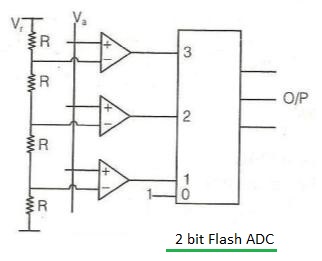

图2描绘了框图的平行比较器ADC或2位flash ADC。这是最快的ADC所有ADC类型之一。在flash中ADC的n位大小(2n比较器和2 - 1)n寄存器是必要的。
每一个不同的参考电压比较器比较Vin,从Vref = 1/2 (lsb)。运放作为比较器。
优点:非常快如前所述。
缺点:
它需要很多地方例如,255比较器所需的8位ADC。低分辨率、昂贵的、大功耗等。
SAR ADC(逐次逼近寄存器)类型

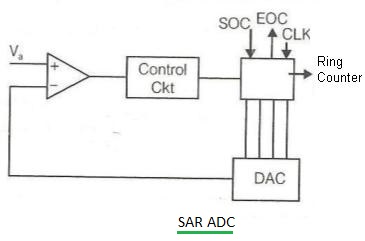

图3描述了框图的SAR ADC类型。SAR是短形式的逐次逼近寄存器。SAR ADC类型主要是用于数字电路与微处理器提供接口。
在SAR ADC的类型,转换时间是统一的任何模拟电压和它等于n * TCLK。
优势:它是高速的能力。其他类型的ADC具有中等精度比较。
缺点:高分辨率SAR ADC的类型将会放缓。速度限制在5 MBPS。
σδADC

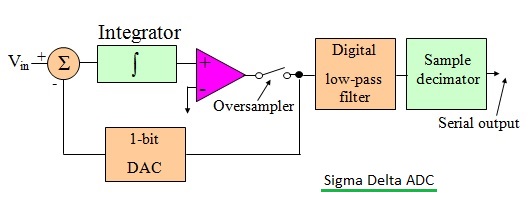

图4描述了σδADC的框图。串行输出模拟输入电压成正比。
优点:高分辨率。它不需要任何外部组件。
缺点:它是缓慢的转换将过采样。
双重斜坡集成式ADC

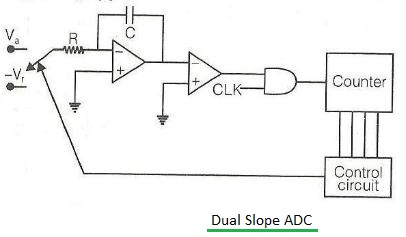

公布了双坡集成式ADC的框图。它是用于数字电压表的设计。对n位双污水类型的ADC,
Vr = (2n/ N) *
总时间的转换输入Va表示如下:
总时间= (2nT + N) *CLK
优点:它是更准确的ADC在所有类型。它有更大的噪声免疫力比较其他ADC类型。
缺点:它是所有中最慢的ADC。为了达到更好的精度,它需要高精度外部组件。
