误码率(BER)的基础知识和测量
本页介绍了误码率(BER)的基础知识，并解释了VSAT系统中的误码率测量。
误码率(BER)或比特误码率(Bit Error rate)用于从一端向另一端以比特形式传输数字数据的任何系统的性能测量。它包括有线系统和无线系统。
误码率(BER)=错误比特数/发送的总比特数
如前文所述，在误码率方程中，误码率计算是通过接收端接收到的比特与已知的参考比特进行比较，从而找出接收到的错误比特。一旦我们有了误码位，它就被除以总比特数得到BER(误码率)。
例如，如果106比特被传输，我们发现有50位接收错误比50 x 106为本例的误码率。

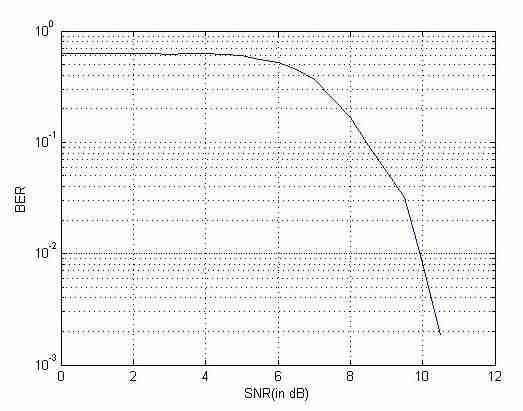

图1为典型的误码率与信噪比曲线，其误码率为10－2信噪比为10 dB。
通常这些参考位是预定义的模式或帧中所有1或0或序文的常量模式，或CRC或报头检查序列。
对于使用误码率测试设备的完整端到端无线系统的误码率(比特误码率)测量，通过将另一侧MUX-DEMUX回环或将调制器和解调器频率设置为相同值回环同一侧来完成。误码率测试设备与MUX-DEMUX单元接口，设置相同的PN序列。如下图所示。
图2为HP 4951C协议分析仪与MUX/DEMUX接口，测量VSAT 1-satellite-VSAT 1射频自环回性能，检测系统误码率(BER)。这里在协议分析器中设置了数据模式，用于与接收位进行比较，以确定错误位。为了使其工作在回环模式中，卫星调制解调器中的调制器频率和解调器频率设置为相同的值。
vsat1调制器频率- 70 MHz，解调器频率- 70 MHz
图3为HP 4951C协议分析仪与MUX/DEMUX接口，分别测量VSAT 1-satellite-VSAT 2和VSAT 2-satellite-VSAT 1的性能。这里的回环是在VSAT 2 MUX-DEMUX上使用与数据接口标准相关的特殊电缆手动进行的。它检查端到端系统的误码率(BER)。以下设置完成。
vsat1调制器频率- 70 MHz, vsat2解调器频率- 70 MHz
vsat2调制器频率- 71兆赫，vsat1解调器频率- 71兆赫
对于无线系统，如WiMAX，测量数字系统性能的相同概念被定义为PER(包错误率)。在基于PER的性能测量中，可以发现错误的数据包数。在一些系统中，FER或帧错误率也被确定。
请参考误码率测量➤➤．
