1端口声表面波谐振器和2端口1端口声表面波谐振器,声表面波谐振器|区别2端口声表面波谐振器
这个页面比较1端口声表面波谐振器和2端口声表面波谐振器和提及之间的区别1端口声表面波谐振器和2端口声表面波谐振器。声表面波谐振器的基本原理和类型包括函数和定义也进行了描述。
在看到(声表面波)设备,表面波传播压电材料。他们使用晶片由石英晶体,LiTaO3或酸锂作为压电材料。波传播特性取决于切削角或传播方向。有各种类型的波看到设备,每一个都是按所需的应用程序使用。
电信号转换为声表面波在压电材料的帮助。当电场作用时,压电材料改变了形状即变得畸形。

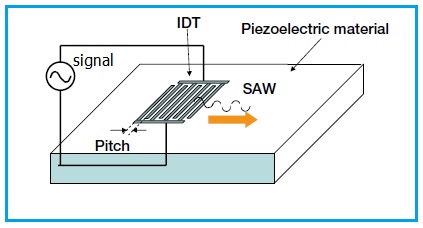

因此通过形成梳子形状的电极称为IDT(国米数字传感器)和信号应用程序,看到波生成。这是图1中所示。声波的速度通常取决于基质类型或波型(瑞利波、漏波、爱波)使用。IDT电极距的变化将产生波的频率变化。
在同样的方式,如果距IDT和锯匹配,它产生电信号IDT电极在应用程序之间看到海浪踊跃参与。

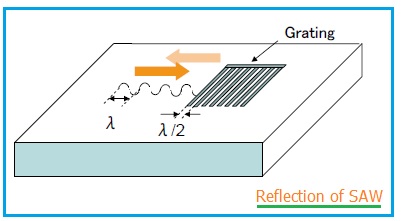

有两个基本组件用于看到设备idt和光栅。与波长反映看到“λ”,距λ/ 2电极之间使用如图2所示。
谐振器是什么?
谐振器的定义:自然振荡的设备(或共鸣)在某些频率较高的大小称为谐振器。获得最大振幅的频率被称为谐振频率和谐振频率。振动可以是EM(电磁)或声。
功能:谐振器是用于生成波在特定频率或选择特定频率的信号。使用的谐振器结构见图3和图4中被称为谐振器。
在看到设备,共振是通过光栅的位置传播方向看到兴奋的踊跃参与。
1端口声表面波谐振器
图3描绘了1端口声表面波谐振器。它使用一个踊跃参与结构如图所示。
2端口声表面波谐振器

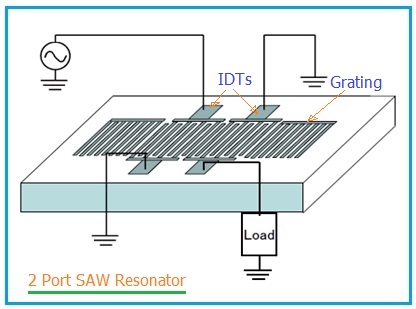

图4描绘了2端口声表面波谐振器。它使用两个踊跃参与,一个用于光栅之间的输入,另一个用于输出。2个看见谐振器作为滤波器由于其传播特性之间的踊跃参与。
