Ofdm物理层测量
下面的文章描述了物理层测量为OFDM基于系统即。WLAN-11a/g/n/ac/ad, WiMAX-16d/16e和LTE．它涵盖了非常有用的测量，如功率谱，发射功率，误差矢量幅度或EVM,CCDF,I-Q星座图，信道频率响应和频谱平坦度。
功率谱测量
它是在IFFT模块输出处测量的基带发射机功率谱。下面的公式用于确定以dB为单位的值。X轴表示频率。频谱是功率在不同频段的响应。这有助于设计适当的滤波器，以满足RF监管机构对频谱的RF合规性要求。
传输功率:
它是基带发射机中IFFT模块输出端的瞬时功率。基带发射功率有助于功率放大器在设计系统时考虑系统调制频谱的PAPR特性。这在下面的方程中提到。
每个Sub运营商的EVM

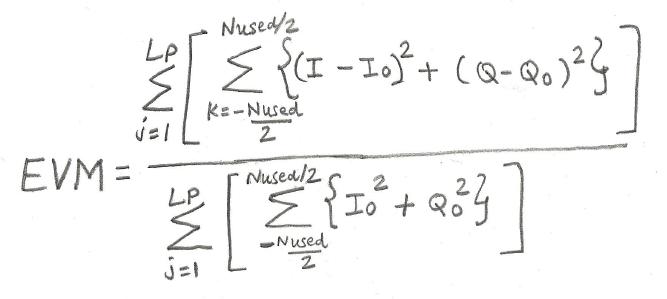

每个子运营商的EVM测量通常是在去映射器中获取FFT后(去映射之前)进行计算。一般方程如下所述。这里200个载体(数据+飞行员)用一个符号表示。同样计算LP包和NF帧中所有符号的EVM。
例如，如果OFDM帧有10个符号长，并且每个符号有192个数据载波，那么EVM将为所有10个符号上的所有子载波绘制。
每符号EVM
它为每个子载波，在每个符号上，为时域框架内的所有符号时间提供单独的符号evm。例如，如果OFDM帧是10个符号长，每个符号有192个数据载体，那么每符号EVM测量为所有符号绘制，每个符号将有192个EVM值，用于符号内的所有数据载体。这也被称为DATA RCE(相对星座误差)。同样的情况也适用于试航航母。这种物理层测量对于确定调制解调器的性能非常有用。
CCDF
的CCDF即互补累积分布函数是一种统计幂次计算，只能在时域数据上进行。
Y轴-百分比单位
X轴-以dB为单位的功率
x轴上的功率相对于信号的平均功率，因此0 dB是信号的平均功率。
例如，15%的3分贝意味着有15%的概率信号功率将比平均功率高3分贝或更多。这种物理层测量有助于射频设计人员进行功率放大器设计。
星座图
我的星座测量是完成IQ映射器的输出如下所述为X和Y轴。
X轴:同相分量，单位为伏特，表示为I (V)
Y轴:以伏特为单位的正交相分量，用Q (V)表示
信道频率响应(CFR)
病死率是在频率校正后估计的
H (f) = Y (f)/X (f)，简单线性插值
在那里,
H (f)是CFR, Y (f)是接收到的序文，X (f)是参考序文。
X轴为载流子指数，Y轴为振幅，单位为dB。
光谱平坦

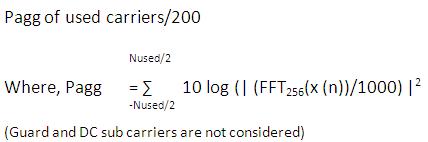

光谱平坦是对前导符号进行FFT信道估计后计算的。
x (n)是接收到的信号
其中X轴为载波指数，Y轴为功率，单位为dB。
这种物理层测量有助于理解传输信号从远端穿越到接收端的通道特性。
物理层有更多的基带测量，除了这里提到的，如AM-AM转换，AM-PM转换，IQ不平衡，相位噪声等。
