光电二极管基本知识|光电二极管类型，应用，工作
本文涵盖光电二极管基础知识和光电二极管类型包括其应用和工作操作。介绍了不同类型的光电二极管，即PN光电二极管，PIN光电二极管，雪崩光电二极管，肖特基光电二极管等。
什么是光电二极管?
作品简介:
•当光落在光电二极管上时，会产生非常小的电流。这就是所谓的光伏效应。它的工作原理类似于太阳能电池板。因此，太阳能电池板也被认为是非常大的光电二极管阵列。
•为了提供大电流，光电二极管以反向偏置模式连接直流电源。这种模式被称为光导模式。
上图1所示为欧司朗生产的电路符号和光电二极管。
光电二极管工作操作
让我们了解光电二极管在光电模式和光导模式下的工作原理，并推导两者的区别。
➨在光伏模式下，当光落在光电二极管的半导体材料上时，可以将电子激发到更高的能态。因此，电子变得可移动并留下空穴。电子移动到光电二极管的阴极端，空穴移动到阳极端。这就在两个端子之间产生了电压。即使在没有可见光的情况下，这种情况也会发生。在没有可见光的情况下产生的微小电流被称为暗电流。它也被称为零偏差模式。
➨在光导模式下，当光落在光电二极管上时，它会在半导体材料中产生电子对和空穴。由于施加偏置电压，它们向相反的方向移动。因此，小电流流过光电二极管。与光伏模式相比，光导模式的响应速度更快。这是由于更宽的耗尽层和电容的减少，这是应用反向偏置电压的结果。它也被称为反向偏置模式。
光电二极管的应用
以下是光电二极管的应用:
•光盘驱动器
•电信(光无线通信）
•红外数据传输
•数码相机
•光开关
•用于各种传感器，如接近传感器，光学编码器，测光表等。

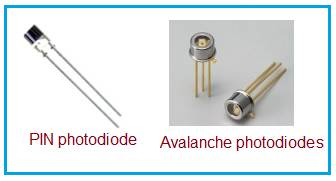

光电二极管类型|光电二极管类型
以下是光电二极管的类型，根据其结构和工作原理。
•PN光电二极管
•P-I-N光电二极管
•雪崩光电二极管
•肖特基光电二极管
常规PN光电二极管
这是光电二极管的第一种形式。光检测发生在二极管损耗区。它的尺寸相对较小，因此与其他类型的光电二极管相比，灵敏度不是很好。由于提高了电噪声性能，它适用于低光应用。它不像PIN光电二极管那样需要反向偏置。由于最新的光电二极管，这种类型现在已经变得不那么常见了。
PIN光电二极管
PIN光电二极管:这种光电二极管类型在p掺杂和n掺杂层之间有未掺杂的半导体层(即本禀层)。因此它被称为PIN光电二极管。它比普通的PN光电二极管灵敏度更高。而且它的响应速度比PN光电二极管快。现在许多可用的光电二极管都是PIN型的。
雪崩光电二极管
•雪崩光电二极管:当光落在雪崩光电二极管的未掺杂部分时，会触发电子-空穴对的产生。由于累积场强，电子向avelanche区的迁移速度增加。结果它们与晶格碰撞，产生更多的电子对和空穴。由于这种特性，雪崩光电二极管比PIN光电二极管更敏感。然而，较高的灵敏度使得雪崩光电二极管容易受到电噪声的影响。此外，它受热的影响。为了克服这一缺点，在雪崩光电二极管的p-n结周围围上保护环，并采用散热器。
肖特基光电二极管
肖特基光电二极管:在给定波长波段，有时无法实现P-I-N二极管。此外，这种二极管的性能也不适合用作光学探测器。在这些情况下，使用肖特基势垒光电二极管。
图中描述了肖特基光电二极管的结构。如图所示，薄金属层取代了二极管的p区或n区。因此它被称为“金属半导体二极管”。
取决于半导体和金属，在这两种材料的界面上形成了一个势垒。这个障碍导致了带的弯曲。由于电压的作用，能带或多或少地弯曲。在能带弯曲区域，电子空穴对很容易被分离。
也指between的区别P-I-N光电二极管vs雪崩光电二极管vs肖特基光电二极管的优点和缺点光电二极管> >获取更多信息。
