本页面介绍了ESD的类别、ESD模型、ESD保护机制、ESD人体模型和ESD测试设备制造商。
当两个接触的表面分离时，一些原子的电子会移动。这会导致失衡。这里一个表面带正电荷，另一个带负电荷。防静电的例子:照明，门上的电击
一般来说，ESD是不同静电势的物体之间(或表面之间)的静电荷传递。
下表1提到了一直产生大量电荷的例子。人们放电频繁，但要感觉到它必须在3000伏特左右。人感觉不到的静电放电很容易损坏电子元件。当电压小于等于100伏时，会损坏元器件。部件越小，对ESD的敏感度越高。这些部件的损坏是肉眼无法检测到的。
| 产生的费用 | 电压水平 |
|---|---|
| 走过地毯 | 1500 - 35000伏 |
| 走过未经处理的乙烯地板 | 250 - 12000伏 |
| 用于工作指示的乙烯基信封 | 600 - 7000伏 |
| 长凳上的工人 | 700 - 6000伏 |
| 解开普通胶带 | 9000 - 15000伏 |
表1产生电荷的典型电压等级
就像我们在医学上采用了控制细菌的方法一样，我们需要采用和使用各种ESD保护装置/方法来控制ESD(静电放电)。下表列出了具有敏感级别的ESD类别以及受其影响的各种电子元件。
防静电类
下表列出了ESD的不同类别，包括ESD类别0、类别1、类别2和类别3A。
| 防静电类 | 灵敏度 | 设备名称 |
|---|---|---|
| ESD 0级 | < 250伏特 | SAW, jfet, ccd，精密稳压二极管，运算放大器，薄膜电阻，集成电路，使用1类部件的混合电路，VHSI, cscr |
| ESD 1类 | 250到1999伏 | -同上- |
| ESD 2类 | 2000到3999伏 | jfet，集成电路，VHSIC，精密电阻网络(RZ型)，利用2类部件的混合电路，低功率双极晶体管 |
| 防静电3A级 | 4000到7999伏 | jfet, OP AMPS, ic, VHSIC，所有其他不包括在第1类或第2类的微电路，小信号二极管，通用硅整流器，光电器件(led，光变压器，光耦合器)，电阻芯片，压电晶体，使用第3类部件的混合电路 |
表2防静电分类
集成电路中ESD的主要来源
以下是常见的ESD源的原理。
•一个人走在合成地板上可以积聚约20千伏电压。当他/她接触到一个处于地电位的物体时，放电。
•设备接地不当导致静电积聚。当电荷放在测试插座上时，它会通过集成电路。
•ic本身在运输过程中以及与带电物体接触时会充电。
静电放电人体模型，机器模型，电荷装置模型
以下是各种ESD模型，包括ESD人体模型、ESD机器模型和ESD电荷器件模型。

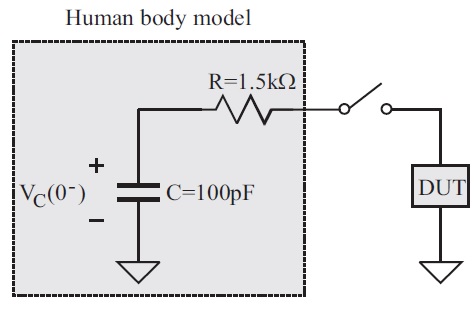

图-2描述了人体的ESD，简称ESD人体模型。
峰值电流约1.3A，上升时间约在10 ~ 30 ns之间。

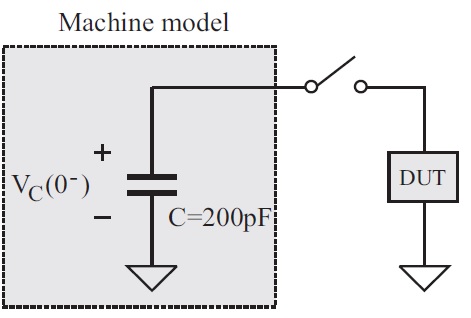

图-3描述了称为机器模型(MM)的机器的ESD。
峰值电流约3.7A，上升时间约15至30 ns，带宽约12 MHz。

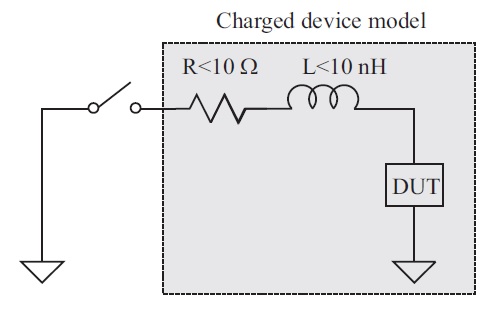

图4描述了电荷器件的ESD，称为电荷器件模型(CDM)。
峰值电流约10A，上升时间约1ns。
静电保护机构
以下是常用的各种ESD保护机制。
•不同型号的静电保护电路
•n阱电阻的限流特性
•pn连接中的雪崩乘法
•nMOS雪崩击穿
•nMOS热击穿
静电防护装置
以下是ESD保护设备列表。
•n井电阻
栅极接地nMOS晶体管(GGNMOS)
栅极耦合nMOS晶体管(GCNMOS)
•可控硅整流器(SCR)
中压触发可控硅
防静电测试设备制造商
以下是ESD测试设备制造商列表。
•先进测试设备公司(https://www.atecorp.com/) {ESD枪，ESD模拟器}
•赛默飞世尔科技有限公司(https://www.thermoscientific.com/) {ESD测试仪}
•TREK, INC (https://www.trekinc.com/)， (ESD审核设备，ESD测试设备)
•HV科技有限公司(https://www.hvtechnologies.com/)
•United Static Control Products (https://www.ultrastatinc.com/)
•防静电测试仪和仪表(https://www.esdmeters.com/)
•Botron Company Inc. (https://www.botron.com/){防静电桌垫，地板垫，设备，腕带，手套，椅子等}
