射频变频器设计-射频上变频器，射频下变频器
关于射频变频器设计的本页用框图描述了射频上变频器设计和射频下变频器设计。介绍了该C波段变频器所使用的频率分量。该设计是在微带板上使用离散射频组件进行的，如射频混频器，本振，mmic，合成器，OCXO参考振荡器，衰减器衬片等。
射频上变频器设计
射频变频器是指将频率从一个值转换为另一个值。把频率从低值转换为高值的装置称为上变频器。由于它工作在无线电频率，它被称为射频上变频器。该RF Up转换器模块将约52 ~ 88 MHz范围内的中频频率转换为约5925 ~ 6425 GHz的射频频率。因此它被称为c波段上变换器。它作为射频收发器的一部分，部署在用于卫星通信应用的VSAT中。

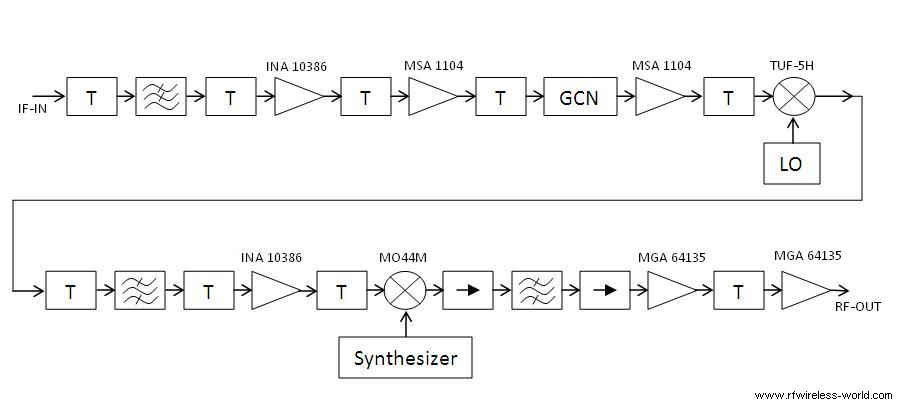

图-1:射频上变频器框图
让我们看看设计的射频上变频器部分一步一步的指导。
步骤1:找出混频器，本地振荡器，MMICs，合成器，OCXO参考振荡器，衰减器垫一般可用。
步骤2:在队列的各个阶段进行功率级计算，特别是在mmic输入处，使其不超过设备的1dB压缩点。
第三步:设计基于微带的滤波器，根据你想要通过的频率范围的哪个部分，在各个阶段过滤掉混频器后不需要的频率。
第四步:使用microwave office或agilent HP EEsof进行模拟，在PCB上的不同位置选择合适的导体宽度，以选择RF载频所需的电介质。在模拟过程中，不要忘记使用屏蔽材料作为外壳。检查S个参数。
步骤5:获得PCB制造和焊接购买的组件和焊接相同。
如图-1的框图所示，需要在两者之间使用适当的3db或6dB衰减器垫，以照顾设备(mmic和Mixers)的1dB压缩点。
需要使用合适频率的本振和合成器。对于70MHz到C波段的转换，推荐使用1112.5 MHz的LO和4680-5375MHz频率范围的Synthesizer。选择混合器的经验法则是LO功率应该比P1dB的最高输入信号电平大10 dB。GCN是使用PIN二极管衰减器设计的增益控制网络，它根据模拟电压变化衰减。记住，在需要时使用带通和低通滤波器来过滤掉不想要的频率并传递想要的频率。
射频下变频器设计
把频率从高值转换为低值的装置称为下变频器。由于它工作在无线电频率，它被称为射频下变频器。让我们看看设计的射频下变频器部分逐步引导。该射频下变频模块将3700 ~ 4200 MHz范围内的射频频率转换为52 ~ 88 MHz范围内的中频频率。因此它被称为c波段下变换器。
图2:射频下变频框图
图2描述了使用射频元件的C波段下变频框图。让我们看看设计的射频下变频器部分逐步引导。
步骤1:两个射频混频器已经按照外差该设计可将射频频率从4 GHz转换为1GHz范围和从1GHz转换为70 MHz范围。本设计使用的射频混频器为MC24M，中频混频器为TUF-5H。
步骤2:已经设计了适当的滤波器用于RF下变频器的不同阶段。这包括3700至4200 MHz BPF, 1042.5 +/- 18 MHz BPF和52至88 MHz LPF。
步骤3:MMIC放大器ic和衰减垫在框图中所示的适当位置，以满足设备输出和输入的功率水平。这些都是根据增益和1 dB压缩点要求的射频下变频器。
第四步:如图所示，上转换器设计中使用的射频合成器和LO也用于下转换器设计中。
第五步:在适当的地方使用射频隔离器，使射频信号在一个方向(即向前)通过，并阻止其向后方向的射频反射。因此被称为单向装置。GCN代表增益控制网络。GCN作为可变衰减装置，允许根据射频链路预算设置所需的射频输出。
结论:与本射频变频器设计中提到的概念类似，可以设计其他频率的变频器，如L波段、Ku波段和毫米波波段。
