ADSL系统的基本概述
我们将介绍在这个页面ADSL系统的基本概述一起典型的宽带设置,ADSL类型和ADSL的标准。
应用,如视频、网络电话、在线视频游戏、网上购物和电视节目需要高速互联网有效运行。现有的系统,如同轴电缆,ISDN和模拟调制解调器不能够提供高数据率。需求增加的高速互联网应用开创了发展高速互联网服务如ADSL。
ADSL使用现有的无屏蔽的铜线。因此它可以用来在现有数百万电话线路已经在地球上了。由于发展低成本的发展,DSP芯片的VLSI使得这项技术更受欢迎。

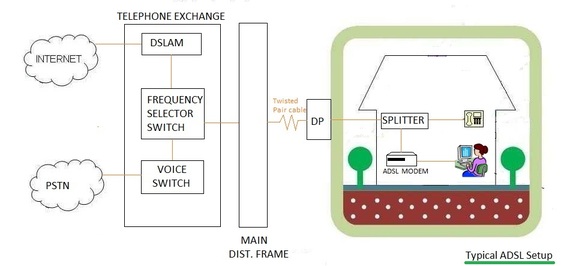

图1描绘了典型的ADSL的设置。它由各种子系统如DSLAM(数字用户线接入多路复用器),声音开关、频率选择开关,主配电板,DP,分配器和宽带调制解调器。让我们了解这些系统。如前所述为了提供ADSL连接用户现有的电话网络利用。DSLAM在电话交换机或有限公司(总公司)和订户的前提是安装宽带调制解调器。
•DSLAM:这是界面上的互联网骨干网和负责路由的数据流量。它的工作原理类似于集中器,并提供多种DSL连接上网带宽。通过铜线连接用户给出。
•频率选择器开关:这是安装在电话交换机。它基本上是一个过滤器,过滤器的ADSL信号和转移语音流量DSLAM声音开关和数据流量。
•声音开关:这是与PSTN和提供模拟语音连接。
•主配电板(MDP):DSLAM对MDP从终止连接用户提供使用双绞线的铜线。
•分束器:双绞线终止在DP框住在订户前提首先与分配器相连接。分配器是一个低通滤波器去除低频锅的声音信号频带内的300赫兹到3400赫兹。通过高频ADSL宽带调制解调器的信号。
•宽带调制解调器:最后连接到用户计算机提供使用以太网电缆连接到以太网宽带调制解调器的端口。物理层部分的宽带调制解调器将信号转换成计算机可以理解的格式。
还有另一个变体的ADSL称为ADSL-Lite。它是基于G.992.2或G.Lite。这个版本不需要锅分配器。ADSL-Lite提供上游下游1.5 mbps的速度和速度的512 kbps。
ADSL是一个基于全双工通信系统或使用TDD FDD或儿童早期开发。FDD使用两个独立的频带下游,另一个用于上游。儿童早期开发代表回声取消双工。参考基本TDD和FDD的区别。
ADSL使用如OFDM和DMT调制技术。请参考OFDM和DMTOFDM和DMT技术之间的区别。
ADSL类型
DSL家庭集体称为xDSL。有各种不同的类型,如IDSL HDSL、SHDSL, RADSL, UDSL, VDSL, GDSL概述数据速率、带宽分配和最大覆盖距离。最受欢迎的ADSL(非对称ADSL)提供上游下游约8 mbps的数据速率和数据率约为500 kbps。
IDSL
的IDSLDSL是短形式的集成。它提供了数据率144 kbps的最大距离约5.4公里。
HDSL (
的HDSL (高比特率的短形式的DSL。它是对称的技术。它提供了数据率2.048 mbps的最大距离约4.6公里。它使用铜导线。
SHDSL
的SHDSL是单一的简式高速DSL。它提供数据率约为384 kbps 4.608 mbps。步长约为128 kbps。
RADSL
的RADSL短形式的收养的DSL。这个版本的DSL调整上游下游数据速率和数据率按线路噪声和距离需要覆盖。
UDSL
的UDSL是短形式的Uni-DSL或普遍的DSL。它提供下游和上游约200 mbps的数据速率。
VDSL
的VDSL是非常的短形式高速DSL。是对称的,提供下游数据速率约为13至52 Mbps和上游数据约1.5 Mbps的速度使用单一的铜线2.3 Mbps。它覆盖的距离约300米至1.4公里。
GDSL
的GDSL短形式的千兆DSL。它是基于米姆的概念。它提供数据率约1 gbps的距离约为300米。
以太网本地环路包含以太网和DSL的特性。它提供了数据率大约6 mbps的速度超过6.5公里的距离。
ADSL标准或版本
各种宽带标准或与各自的标准版本,上游数据速率和下游数据率如下表中提到的。
| ADSL版本 | ADSL标准 | 上游数据速率 | 下游数据速率 |
|---|---|---|---|
| ADSL | ANSI t1.413 2 - 1998的问题 | 1 mbps | 8 mbps |
| ADSL G.DMT | ITU G.992.1 | 1.3 mbps | 12 mbps |
| ADSL在锅 | ITU G.992.1附件一 | 1.3 mbps | 12 mbps |
| ADSL在ISDN | ITU G.992.1附件B | 1.8 mbps | 12 mbps |
| ADSL Lite | ITU G.992.2 | 512 kbps | 1.5 mbps |
| ADSL2 | ITU G.992.3 | 1 mbps | 12 mbps |
| ADSL2 | ITU G.992.3附录J | 3.5 mbps | 12 mbps |
| RE-ADSL2 | ITU G.992.3附录L | 800 kbps | 5 mbps |
| 分配器ADSL2少 | ITU G.992.4 | 500 kbps | 1.5 mbps |
| ADSL2 + | ITU G.992.5 | 1 mbps | 24 mbps |
| ADSL2 + M | ITU G.992.5附件米 | 3.5 mbps | 24 mbps |
