Arduino接口与心跳传感器图，工作，代码
这个应用程序说明涵盖Arduino接口与心跳传感器图及其工作。介绍了使用的心跳传感器，并提到arduino代码。
关于心跳传感器
•该传感器产生数字方波作为输出。
•使用PWM(脉宽调制)方法分析输出信号。
•心跳传感器信号输出与Arduino Uno板模拟读引脚(即A0)接口如图所示。
•下表提到Arduino接口与Heartbeat传感器的引脚到引脚连接。
| 心跳传感器 | Arduino Uno板 |
|---|---|
| 供应 | + 5 V |
| 地面 | 接地 |
| 输出 | A0引脚(模拟输入) |
关于Arduino板
•Arduino Uno包含ATMEL的ATmega328微控制器。该微控制器包含闪存(32 KB)， RAM (2 KB)， 8位宽CPU和1 KB EEPROM。
•它还支持6个模拟引脚，读取电压而不是电流。在内部，它将模拟测量转换为各种用途的数字测量。它支持数字引脚(0到13)，可以作为输入或输出。
•具有I2C、数字引脚、模拟引脚、串行通信、USB等多种接口。
•它还具有复位引脚，电源端口，晶体振荡器和Tx/Rx led。
•该开源原型板可以使用易于使用的arduino IDE和笔记本电脑与arduino板之间的USB接口轻松编程。
•IDE采用简化的c++程序。
•电路板需要5V DC，可以使用AC/DC适配器或电池供电。
Arduino与心跳传感器的接口图及其工作原理

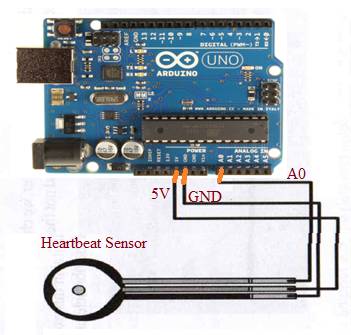

如图-1所示，心跳传感器的三个引脚与arduino板连接，具体情况见上表。
Arduino心跳传感器接口代码
以下是使用arduino IDE编译并上传到arduino板的arduino代码。代码片段用于声明心跳是否正常。这是基于读取值和正常值之间的比较来完成的。
Adafruit_MQTT_Client mqtt (&me，服务器，端口，用户名，aiokey);
Adafruit_MQTT_Publish gas_data = Adafruit_MQTT_Publish (&mqtt，用户名“/feeds/heartbeat_data”);
无效循环(){
如果(mqtt.connected ())
｛
int heartbeat= analog (A0);
系列。println(心跳);
并同时“…”);
如果(heartbeat_data。发布(心跳))
｛
系列。println(“成功”);
｝
其他的
｛
系列。打印(尝试);
｝
延迟(2000);
｝
if (BPM >=80)
｛
系列。println(“快速心跳”);
｝
if (BPM <= 32)
｛
系列。println(“低心跳”);
｝
其他的
｛
系列。println ("You are FINE..!!");
｝
结论:在这个应用笔记中，我们已经看到了心跳传感器与Arduino Uno板的接口。Arduino板也用于接口不同类型的传感器应用。arduino接口的典型传感器有声音传感器、陀螺传感器、LDR传感器、GPS传感器、颜色传感器、pH传感器等。
